Лебедки грузовые планетарные с гидроприводом типа ЛГ-35-1Б

Назначение.

Грузовая лебедка планетарная двухступенчатая ЛГ-35-1Б предназначена для применения в стреловых самоходных кранах с гидроприводом и других грузоподъемных машинах.

Условия применения.

Грузовая лебедка предназначена для эксплуатации в умеренном и холодном (район I2)

макроклиматических районах по ГОСТ 16350-80.

Климатическое исполнение — У, при поставке на экспорт У и Т.

Категория размещения изделия — 1 по ГОСТ 15150-69.

Пример записи условного обозначения:

Технические характеристики:

Исполнение	-00	-02	-01	-03	-04
Номинальное тяговое усилие на канате, кН	35	35	20	20	35
Передаточное число редуктора 29,8	33,7	29,8	33,7	33,7
Диаметр каната, мм	18	14	18	14	14
Канатоемкость барабана, м	51	70	51	70	70
Число слоев намотки каната, не более	3
Коэффициент распределения нагрузок (ИСО 4301/1)	0,125
Гидродвигатель привода	303.3.112 310.3.56 303.3.112
Момент тормоза, кНм	0,4
Давление растормаживания тормоза, МПа	2,5+0,2
Максимальное давление цикла испытаний тормоза, МПа	25
Уровень звукового давления, не более, дБ	80
Класс использования (ИСО 4301/1)	Т4
Группа классификации (ИСО 4301/1)	М3
Наработка на отказ, не менее, ч	500
Масса без гидромотора, не более, кг	380	370	380	370	395
Масса с гидромотором, не более, кг	418	418	400	400	418

Гидромотор регулируемый ТУ 22-1-020-84-95

		303.3.112	303.3.56
Номинальный рабочий объем, см3		112	56
Номинальная частота вращения, об/мин 1200		18	00
Давление на входе, МПа	— номинальное	20
	— максимальное	35
Крутящий момент номинальный, Нм		332	168
Номинальный расход, л/мин		142	106
Масса, кг		38	17

Лебедка оснащена многодисковым фрикционным тормозом с гидравлическим растормаживанием, конструктивно размещенным в корпусе редуктора. Растормаживание барабана происходит при подаче в поршневую полость масла («ВМГЗ» ТУ 38-101479-79, «ВМЗО» ТУ 381-01-50-79) давлением не менее 2,5 Мпа. Момент на выходном валу, удерживаемый тормозом, не менее 400 Нм.

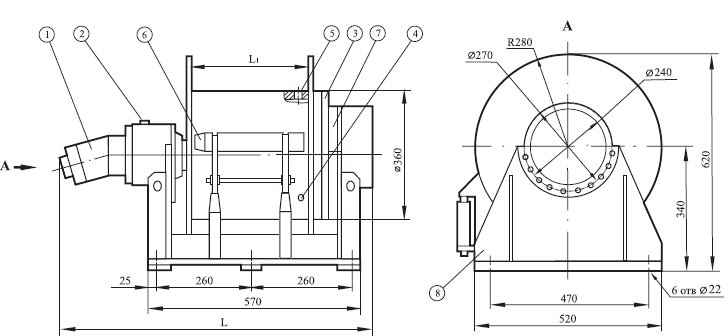

Габаритные и присоединительные размеры:

Исполнение	L	L1
-00; -02	978	295
-01; -03	921	302

— гидромотор;
— пробка для смазки подшипников опоры;
— редуктор;
— пробка контроля уровня масла;
— пробка заливки масла;
— ролик прижимной (только для исполнения 04);
— дисковый тормоз;
— рама.
