Лебедки грузовые планетарные с гидроприводом типа ЛГ-55-1

(для кранов с грузоподъёмностью 20-50 т)

Назначение.

Лебедка грузовая планетарная двухступенчатая ЛГ-55 предназначена для применения в стреловых самоходных кранах с гидроприводом и других грузоподъемных машинах.

Условия применения.

Грузовая лебедка предназначена для эксплуатации в  умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80. Климатическое исполнение — У, УХЛ, при поставке на экспорт — У и Т. Категория размещения — 1 по ГОСТ 15150-69.

Пример записи условного обозначения:

Состав.

0

редуктор, барабан

1

редуктор, барабан, задняя опора

2

редуктор, барабан, задняя опора, рама

3

редуктор, барабан, задняя опора, рама, прижимной ролик

Номер обозначения конструктивного исполнения определяется конструкторской документацией и ТУ 4835-030-56881165-2002 не устанавливается.

Гидромотор регулируемый 303.3.112 ТУ 22-1-020-84-95.

Номинальный рабочий объем, см3

112

Номинальная частота вращения, об/мин

1200

Давление на входе, МПа

 — номинальное

20

 — максимальное

35

Крутящий момент номинальный, Нм

332

Номинальный расход, л/мин

142

Масса, кг

38

Технические характеристики.

Исполнение

один тормоз

основное
02
04

Номинальное тяговое усилие в канате, кН

55

Номинальное передаточное число

37,29

40,8

44,95

Номинальная частота вращения вала гидромотора, об/мин:

1450

1590

1735

Скорость намотки каната на барабан, м/мин.

 — номинальная

60

 — максимальная

120

Коэффициент полезного действия, не менее, %

92

Диаметр каната, мм

16,5-19,5

Канатоемкость барабана, м

160-200

Число слоев навивки каната на барабан, не более

4

Коэффициент распределения нагрузок (ИСО 4301)

0,25

Класс использования

Т4

Группа классификации

М3

Коэффициент запаса торможения

1,75

Гидродвигатель привода лебедки

303.3.112

Корр-ный уровень звуковой мощности, дБА, не более

80

Наработка на отказ, ч, не менее

500

Срок службы в составе крана, лет, не менее

10

Средний ресурс до капитального ремонта, ч, не менее

1600

Давление растормаживания тормоза, МПа

2,5 +0,1

Максимальное давление цикла испытаний тормоза, МПа

25

Средний срок сохраняемости, не менее, мес

18

Масса сухая (без гидромотора), не более, кг

560

Лебедка оснащена многодисковым фрикционным тормозом с гидравлическим растормаживанием, конструктивно размещенным в корпусе редуктора. Растормаживание барабана происходит при подаче в поршневую полость масла («ВМГЗ» ТУ 38-101479-79, «ВМЗО» ТУ 381-01-50-79) давлением не менее 2,5 МПа. Момент на входном валу, удерживаемый тормозом, не менее 600 Нм.. Лебедка комплектуется прижимным роликом.

Возможно:

  • изготовление рамы под заказ;
  • поставка без рамы.

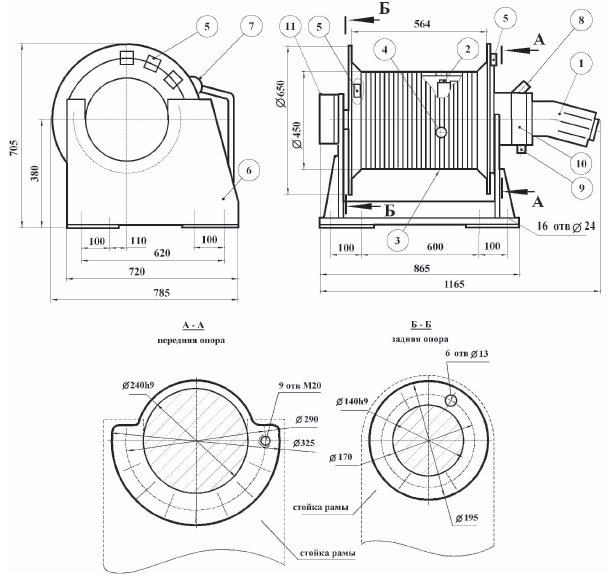

Габаритные и присоединительные размеры:

  1.  — гидромотор;
  2.  — заливная пробка;
  3.  — сливная пробка;
  4.  — пробка контроля уровня масла;
  5.  — прижимы заделки каната (расположены со стороны гидромотора или задней опоры согласно заказа);
  6.  — рама лебедки;
  7.  — прижимной ролик;
  8.  — подвод жидкости к  гидравлическому тормозу;
  9.  — штуцер дренажный;
  10.  — первый тормоз лебедки;
  11.  — второй тормоз лебедки.
