редукторы цилиндрические горизонтальные двухступенчатые типа Ц2У-315К
Двухступенчатые типа Ц2У-315К
Назначение.
Редукторы цилиндрические двухступенчатые горизонтальные с уменьшенной высотой оси выходного вала и выступающим картером серии Ц2У-315К являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения.
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа в повторно-кратковременном режиме;
- вращение валов в любую сторону, частота вращения входного вала до 1500 об/мин ;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения — У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150 — 69.

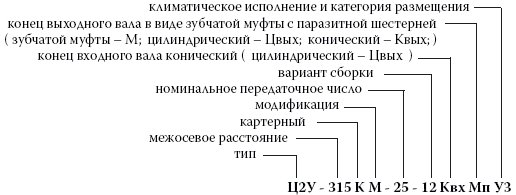

Пример записи условного обозначения:

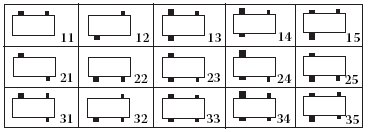

Варианты сборки:
Технические характеристики:
|
Тип |
Ц2У-315К | ||||
|
Передаточное число |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | ||||
|
Режим нагружения |
ПВ-15% |
ПВ-25% |
ПВ-40% | ||
|
Номинальный крутящий момент на выходном валу, Нм |
min |
8 600 |
7 600 |
7 600 | |
|
max |
11 200 |
9 200 |
9 200 | ||
|
Номинальная передаваемая мощность, кВт |
min |
27 |
24 |
24 | |
|
max |
190 |
175 |
169 | ||
|
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н |
Выходного |
min |
11 200 | ||
|
max |
22 400 | ||||
|
Входного |
min |
2 000 | |||
|
max |
4 000 | ||||
|
Масса, кг, не более |
460 | ||||
Редукторы допускают кратковременные перегрузки, в два раза превышающие номинальные, указанные в таблице и возникающие во время пуска и остановки двигателя при условии, если число циклов выходного вала за время действия этих перегрузок не превысит 5 • 10 4 в течение всего срока службы редуктора.
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 38101293-78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2/с при температуре 50 °С.

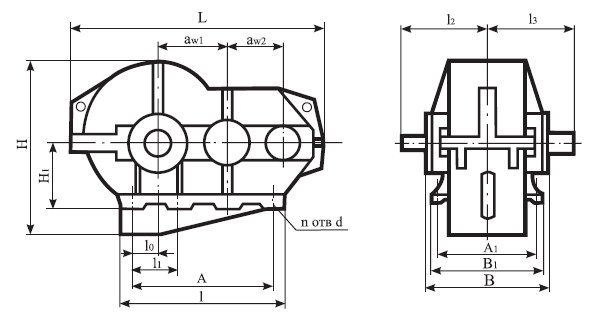

Габаритные и присоединительные размеры:
|
Тип |
aw1 |
aw2 |
L |
l |
l0 |
l1
|
l2
|
l3
|
A
|
A1
|
B |
B1 |
H |
H1 |
n |
d |
|
Ц2У-315К |
315 |
200 |
1 030 |
620 |
95 |
240
|
300
|
420
|
480
|
290
|
366 |
340 |
633 |
300 |
6 |
26 |
Размеры конца выходного вала в виде зубчатой муфты.
|
Тип |
m |
z |
D |
d F8 |
d1 |
B |
b |
k |
L |
|
Ц2У-315К |
6 |
40 |
252 |
110 |
130 |
60 |
30 |
25 |
245* |
|
4 |
56 |
232 |
120 |
162 |
50 |
35 |
32,5 |
237,5 |
* для варианта зубчатой полумуфты без паразитной шестерни — 250 мм.
Размеры концов входного и выходного вала:
цилиндрического
|
Тип |
d |
t
|
b |
l |
|
входного вала | ||||
|
Ц2У-315К |
50k6 |
53,5
|
14 |
110 |
|
выходного вала | ||||
|
Ц2У-315К |
110m6 |
116
|
28 |
210 |
конического
|
Тип |
d |
d1
|
l
|
l1
|
t
|
b
|
L
|
|
входного вала | |||||||
|
Ц2У-315К |
50k6 |
45,9
|
110
|
82
|
48,9
|
12
|
1300
|
|
выходного вала | |||||||
|
Ц2У-315К |
110m6 |
101,75
|
210
|
165
|
106,75
|
25
|
420
|
Конец выходного вала для подключения приборов и автоматики.
|
Тип |
d1h10 |
d2 |
d3 |
d4 |
L |
|
Ц2У-315К |
130 |
60 |
30 |
25 |
245* |
