Двухступенчатые типа Ц2У-315Н, Ц2У-355Н, Ц2У-400Н, Ц2У-400К

Назначение.

Редукторы цилиндрические горизонтальные двухступенчатые с передачами Новикова серии Ц2У являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения.

• нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
• работа длительная (до 24 ч. в сутки) или с  периодическими остановками;
• вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• — климатические исполнения — У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 — 69.

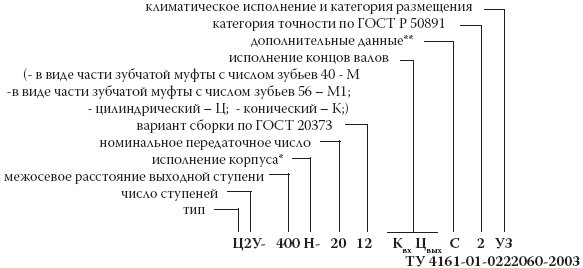

Пример записи условного обозначения:

*Н — редуктор с нормальной высотой вращения валов, К — с уменьшенной высотой вращения валов и выступающим картером;
**Редукторы Ц2У-315К и Ц2У-400К с выходным валом в виде части зубчатой муфты могут иметь паазитную шестерню. Ее наличие обозначается буквой «П». При необходимости циркуляционной смазки указывапется буква «С».

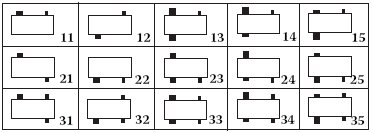

Варианты сборки:

*редукторы с концами валов в виде части зубчатой муфты изготавливаются по вариантам сборки
11,12,14,15,21,22,24,25,31,32,34,35.

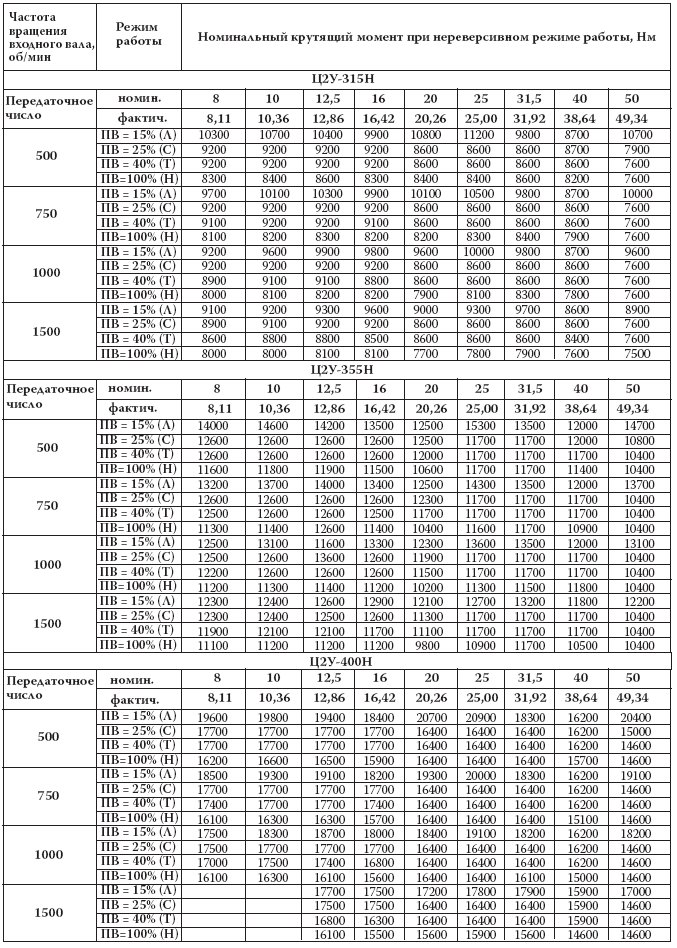

Технические характеристики

Тип			Ц2У-315Н	Ц2У-355Н	Ц2У-400Н
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН	Выход.	одноконечный	22,4	28,0	31,5
		двухконечный	11,2	14,0	15,75
	Вход.	одноконечный	4,0	5,0	7,1
		двухконечный	2,0	2,5	3,55
Масса, кг			510	700	930

Для режимов работы ПВ=25%(С), ПВ=40% (Т) время непрерывной работы не должно превышать 30 мин. При времени непрерывной работы более 30 мин режим должен рассматриваться как непрерывный ПВ=100%(Н).
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75 ТУ 38,101853-83; И-40А ГОСТ 20799-88; ТАП-15В ГОСТ 23652-79; ТАД-17 ГОСТ 23652-79; ЛСЗп ТУ38-1011267-72; ТС-10-ОТП ГОСТ 23652-79; ЛСЗп-6 ТУ38-1011267-72; ТСп-10 ГОСТ 23652-79.

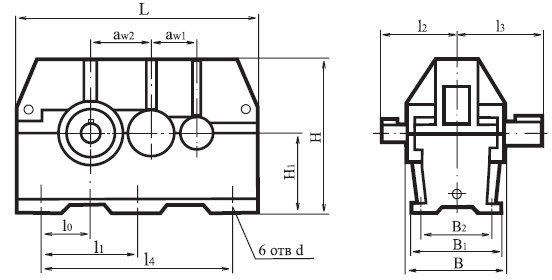

Габаритные и присоединительные размеры:

Тип	awl	aw2	L	l0	ll	l2	l3	l4	B	Bl	B2	H	Hl	d
Ц2У-315Н	200	315	1040	215	370	300	420	740	366	340	260	685	335	28
Ц2У-355Н	225	355	1160	250	425	320	440	850	435	360	280	745	375	28
Ц2У-400Н	250	400	1320	280	475	380	500	950	475	420	330	835	425	35

Размеры конца выходного вала в виде части зубчатой муфты.

Тип	m	z	d	dl	B	k	L
Ц2У-315Н… М	6	40	110F8	130	65	25	275
Ц2У-355Н… М	7	40	110F8	130	65	30	310
	6	56	170F8	200	68	32	322
Ц2У-400Н… М	8	40	150F8	180	65	35	335
	6	56	170F8	200	68	32	335

Размеры концов входного и выходного вала:

-цилиндрического

Тип	d	t	b	l
входного вала
Ц2У-315Н	50k6	53,5	14	110
Ц2У-355Н	55k6	59	16	110
Ц2У-400Н	60m6	64	18	140
выходного вала
Ц2У-315Н	110m6	116	28	210
Ц2У-355Н	125m6	132	32	210
Ц2У-400Н	140m6	148	36	250

— конического

Тип	d	dl	l	ll	b	L	t
входного вала
Ц2У-315Н	50	45,9	110	82	12	300	48,9
Ц2У-355Н	55	50,9	110	82	14	320	54,4
Ц2У-400Н	60	54,75	140	105	14	380	54,4
выходного вала
Ц2У-315Н	110	101,75	210	165	25	420	106,75
Ц2У-355Н	125	116,75	210	165	28	440	122,75
Ц2У-400Н	140	130	250	200	32	500	137

Конец выходного вала для подключения приборов и автоматики

Тип	dl	d2	d3	d4	l
Ц2У-315Н	110 h10	75h8	55	M8	5
Ц2У-355Н	130 h10	75h8
Ц2У-400Н	140h10	75h9

Тип Ц2У-400К. Назначение.

Редукторы цилиндрические двухступенчатые горизонтальные с уменьшенной высотой оси выходного вала и выступающим картером серии Ц2У-400К являются приводами общего назначения и предназначены для увеличения крутящего момента и  уменьшения частоты вращения различных машин и механизмов.

Условия применения.

• нагрузка постоянная и переменная, одного направления и  реверсивная;
• работа в повторно-кратковременном режиме;
• вращение валов в любую сторону, частота вращения входного вала до 1500 об/мин ;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения — У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150 — 69.

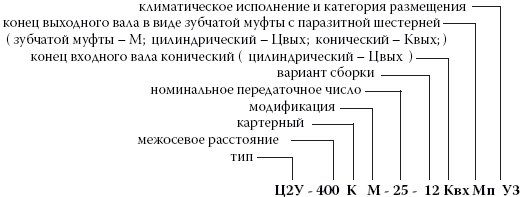

Пример записи условного обозначения:

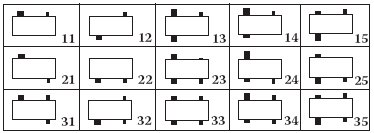

Варианты сборки:

Технические характеристики

Тип			Ц2У-400К
Передаточное число			8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Режим нагружения			ПВ-15%	ПВ-25%	ПВ-40%
Номинальный крутящий момент на выходном валу, Нм		min	15 900	14 600	14 600
		max	18 300	17 700	17 500
Номинальная передаваемая мощность, кВт		min	53	46	46
		max	229	220	222,5
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н	Выходного	min	50 000
		max	50 000
	Входного	min	3 150
		max	7 100
Масса, кг, не более			870

Редукторы допускают кратковременные перегрузки, в два раза превышающие номинальные, указанные в таблице и возникающие во время пуска и остановки двигателя при условии, если число циклов выходного вала за время действия этих перегрузок не превысит 5 • 10 4 в течение всего срока службы редуктора.
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 38101293-78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2/с при температуре 50 °С.

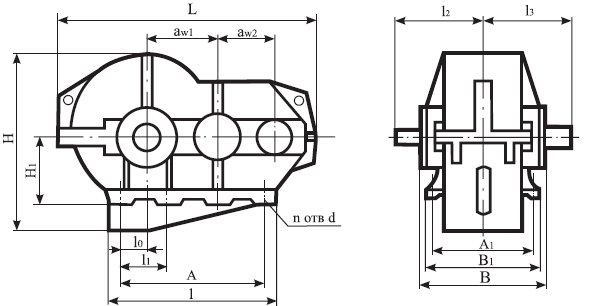

Габаритные и присоединительные размеры:

Тип	awl	aw2	L	l	l0	ll	l2	l3	A	Al	B	Bl	B	Bl	n	d
Ц2У-400К	400	250	1270	630	155	215	380	500	645	360	475	420	800	320	8	26

Размеры конца выходного вала в виде части зубчатой муфты.

Тип	m	z	D	d F8	dl	B	b	k	L
Ц2У-400К	8	40	336	150	180	65	40	35	300
	6	56	348	170	200	68	40	32	303

Размеры концов входного и выходного вала:

-цилиндрического

Тип	d	t	b	l
входного вала
Ц2У-400К	60k6	64	18	140
выходного вала
Ц2У-315Н	140m6	148	36	250

— конического

Тип	d	dl	l	ll	t	b	L
входного вала
Ц2У-400К	60k6	54,75	140	105	58,75	16	380
выходного вала
Ц2У-400К	140m6	130	250	200	137	32	500

Конец выходного вала для подключения приборов и автоматики

Тип	dl h10	d2	d3	d4	l
Ц2У-400К	140	75h8	55	M8	5
