редукторы цилиндрические горизонтальные одноступенчатые типа Ц-200Н, Ц-250Н, Ц-300Н

Редукторы цилиндрические одноступенчатые горизонтальные Тип Ц.

Назначение.
Редукторы цилиндрические одноступенчатые горизонтальные серии Ц предназначены для увеличения
крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения:
— нагрузка постоянная и переменная одного направления и реверсивная;
— работа с периодическими остановками (повторно-кратковременный режим), допускается
длительная работа;
— вращение валов в любую сторону;

— частота вращения входного вала не должна превышать 1500 об/мин с ограничением окружной
скорости зубчатых передач до 12 м/с;
— атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/мЗ;
— климатические исполнения: У, Т по ГОСТ 15150-69;
— категория размещения: 2, 3 по ГОСТ 15150-69.

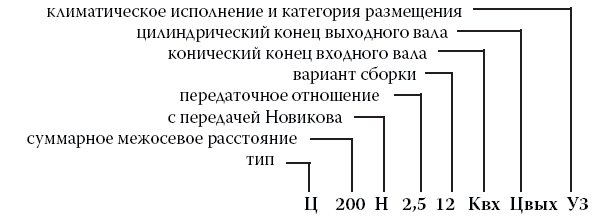

Пример записи условного обозначения:

Варианты сборки:

Таб.1 Технические характеристики.

Тип		Ц-200Н	Ц-250Н	Ц-300Н
Номинальное передаточное отношение		2; 2,5; 3,15; 4; 5; 6,3
Номинальный крутящий момент на тихоходном валу, Нм, min/max		2000 2000	3800 4000	4100 5000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н	тихоходного min/max	5500 5500	7700 7900	8000 9200
	быстроходного min/max	900 1500	1200 2200	1400 2300
Номинальная передаваемая мощность, кВт, max/min		105 50	209 94	314 214
Масса, кг		170	275	341

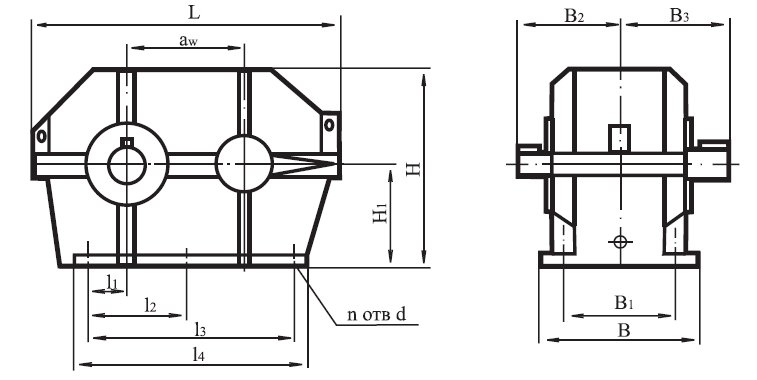

Рис.1 Габаритные и присоединительные размеры.

Тип	aw	L	l1	l2	l3	l4	H	H1	B	B1	B2	B3	n	d
Ц-200Н	200	613	90	-	375	425	460	225	300	250	233	257	4	17
Ц-250Н	250	795	110	-	480	570	540	265	375	325	291,5	317	4	22
Ц-300Н	300	900	125	265	545	635	640	315	410	350	291,5	317	6	22

Рис.2 Размеры входных и выходных концов валов.
-цилиндрического

Тип	d	l	b	t
входного
Ц-200Н	40k6	82	12	44,4
Ц-250Н	60m6	105	18	66,0
Ц-300Н	60m6	105	18	66,0
выходного
Ц-200Н	65k6	105	18	71,4
Ц-250Н	85m6	130	22	93,0
Ц-300Н	85m6	130	22	93,0

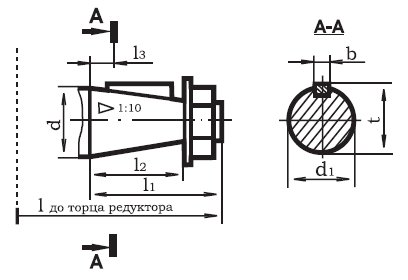

-конического

Тип	d	d1	l	l1	l2	l3	b	t
входного
Ц-200Н	40	35,9	261	110	82	41	10	39,2
Ц-250Н	60	54,75	326,5	140	105	52,5	16	58,8
Ц-300Н	60	54,75	326,5	140	105	52,5	16	58,8
выходного
Ц-200Н	65	59,75	292	140	105	52,5	16	63,75
Ц-250Н	85	78,5	357	170	130	65	20	83
Ц-300Н	85	78,5	357	170	130	65	20	83

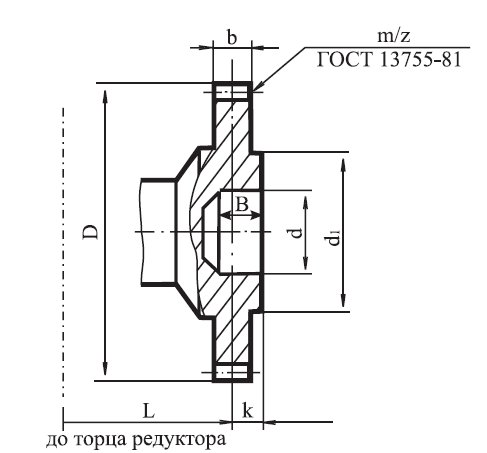

— с концом в виде зубчатой муфты*

Тип	m	z	b	dF8	d1	L	B	k
Ц-200Н	3	40	20	80	126	194	45	25
Ц-250Н	3	48	25	90	150	240	48	26,5
Ц-300Н	3	56	25	110	174	295	55	30

* только для выходного вала
