Шевронные трехступенчатые типа Ц3НШ

Назначение.

Редукторы Ц3НШ-450-28, Ц3НШ-450-40, Ц3НШ-560-56 специальные цилиндрические, трехступенчатые с шевронными зубчатыми передачами с зацеплением Новикова, с симметричным расположением колес относительно опор, предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмах. Применяются в приводах станков-качалок и других механических приводах (по габаритным и присоединительным размерам унифицирован с  Ц2НШ-450-28, Ц2НШ-450-40, Ц2НШ-560-56 соответственно).

Условия применения.

• нагрузка постоянная и переменная по величине и  направлению;
• вращение валов в любую сторону;
• частота вращения входного вала не более 750 об/мин;
• климатическое исполнение У1, УХЛ1, Т1 по ГОСТ 15150-69, а также предназначен для работы в умеренном и холодном (I2) микроклиматических районах по ГОСТ 16350-80.

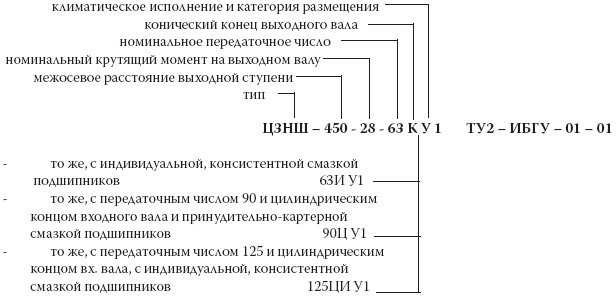

Пример записи условного обозначения:

Технические характеристики

Тип		Ц3НШ-450-28				Ц3НШ-450-40				Ц3НШ-560-56
Применяе мо сть реду ктора в станке-качалке с тяговым ус илие м, кН (т)		60 (6)				80 (8)				100 (10) 120 (12)
Номинальный крутящий момент на выходном валу, кНм		28				40				56
Передаточное число	фактическое	40	63	90	125	40	63	90	125	40	63	90	125
	номинальное	40,11	64,57	93,75	126,17	37,66	60,91	86,56	121,27	40	64	92	128
КПД		0,95
Объем заливаемого масла, л		85				110				130
Масса сухая, кг		2250				2900				3900

Установленная средняя безотказная наработка -40000 ч., полный срок службы -15 лет.
Выходной вал редуктора имеет на выходных концах два шпоночных паза, расположенных под углом 900, что позволяет устанавливать кривошипы в  новое положение, при износе шпоночных пазов, или переводе работы выходного колеса на менее изношенный сектор зубчатого венца для увеличения срока службы редуктора.

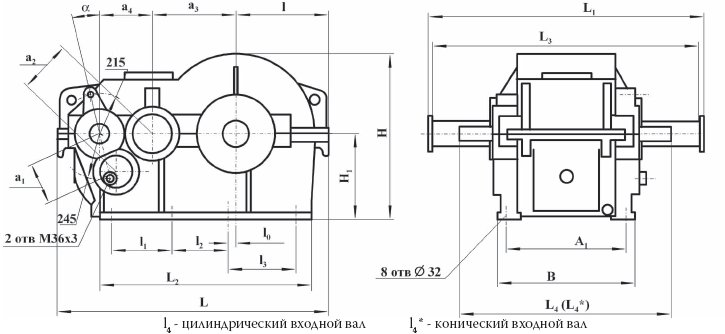

Габаритные и присоединительные размеры:

Тип	L	L1	L2	L3	L4	L4*	A1	B	l	l1	l2	l3	l0	a1	a2	a3	a4	H	H1	a
Ц3НШ-450-28	1450	1592	1120	1540	1080	1124	670	740	495	330	330	330	0	224	280	450	280	885	460	13
Ц3НШ-450-40	1484	1976	1140	1912	1300	1374	775	865	508	300	300	390	75	250	300	450	300	918	470	10
Ц3НШ-560-56	1775	1976	1210	1912	1300	1374	775	870	595	300	300	390	75	250	355	560	355	1095	540	10

Размеры концов валов:

 — входного (для вариантов)

Тип	D	l	b	h	t	d0	l2	l3	d3	b1	dsub>1	t1
Ц3НШ-450-28	65h7	105	18	11	7	38	127	92	M48x3	18	65,4	69,4
Ц3НШ-450-40, Ц3НШ-560-56	80h7	133	22	14	9	40	170	130	М64х4	22	78,5	83,5

 — выходного

Тип	Ц3НШ-450-28	Ц3НШ-450-40,Ц3НШ-560-56
D	120h8	160h9
l	165	203
b	32	40
t	11	13
d	M16	M20
d0	95	100
