Трехступенчатые типа Ц3Н

Назначение.

Редукторы цилиндрические горизонтальные с передачами Новикова серий Ц3Н являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и  механизмов.

Условия применения.

• нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
• работа длительная (до 24 ч. в сутки) или с  периодическими остановками;
• вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения — У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 — 69.

Пример записи условного обозначения:

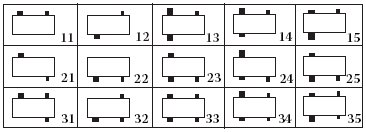

Варианты сборки:

Технические характеристики:

Тип			Ц3Н-630	Ц3Н-710
Передаточное число			31,5*; 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на выходном валу, Нм		min	85 000	100 000
		max	90 000	100 000
Номинальная передаваемая мощность, кВт		min	67	78,5
		max	353,5	393
Допускаемая радиальная консоль ная нагрузка, приложенная в середине посадочной части вала, Н	Выходного	min	71 000	79 000
		max	75 000	79 000
	Входного	min	2 650	2 800
		max	6 000	6 400
Масса, кг, не более			3 900	5 020

Редукторы допускают кратковременные перегрузки в два раза превышающие номинальные, указанные в  таблице и возникающие во время пуска и остановки двигателя при условии, если число циклов выходного вала за время действия этих перегрузок не превысит 5 • 10 4 в течение всего срока службы редуктора. В редукторе предусмотрена картерная непроточная система смазки. В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 38101293-78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2/с при температуре 50 °С.

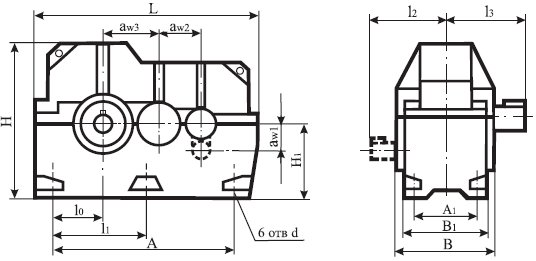

Габаритные размеры:

Тип	aw1	aw2	aw3	L	l0	l1	l2	l3	A	A1	B	B1	H	H1	d
Ц3Н-630	250	400	630	1960	585	970	570	760	1770	540	760	650	1220	630	50
Ц3Н-710	280	450	710	2250	667	1060	620	870	2010	600	780	740	1400	710	52

Размеры конца выходного вала в виде зубчатой муфты.

Тип	m	z	D	d	d1	B	b	k	L
Ц3Н-630	12	40	504	200F8	290	90	60	50	458
Ц3Н-710	12	40	504	200F8	290	90	60	50	470

Размеры концов входного и выходного вала:

цилиндрического

Тип	d	t	b	l
входного вала
Ц3Н-630	80m6	85	22	170
Ц3Н-710	90m6	95	25	170
выходного вала
Ц3Н-630	220m6	231	50	360
Ц3Н-710	250m6	262	56	410

Конец выходного вала для подключения приборов и автоматики.

Тип	d1	d2	d3	d4	l
Ц3Н-630	100 h9	75h9	55	M8	5
Ц3Н-710	260 h10	75h9	55	M8	5
