Механизмы поворота планетарные типа МП-10, МП-150

Механизм поворота.
Тип МП.

(для кранов грузоподъемностью 70 — 100 т).

Назначение.
Механизм поворота предназначен для привода поворотной платформы на гидравлических кранах, а также
других грузоподъемных машинах.

Условия применения редукторов.

  • Климатическое исполнение — У, при поставке на экспорт — У и Т, категория размещения изделия — 1 по ГОСТ
    15150-69, также могут эксплуатироваться в умеренном и холодном (район I2) макроклиматических районах
    по ГОСТ 16350-80.

Таб.1 Технические характеристики.
МП-10
МП-150
Номинальный крутящий момент на выходном валу, Нм
26300
Передаточное число
200,7
Частота вращения выходного вала с  гидромотором 310.3.56.00, об/мин
8,96
Параметры выходной шестерни*
модуль
16
20
число зубьев
14
13
коэффициент смещения
0,3
0,0
Масса, кг
545
590
*Возможно изготовление выходной шестерни по желанию заказчика.

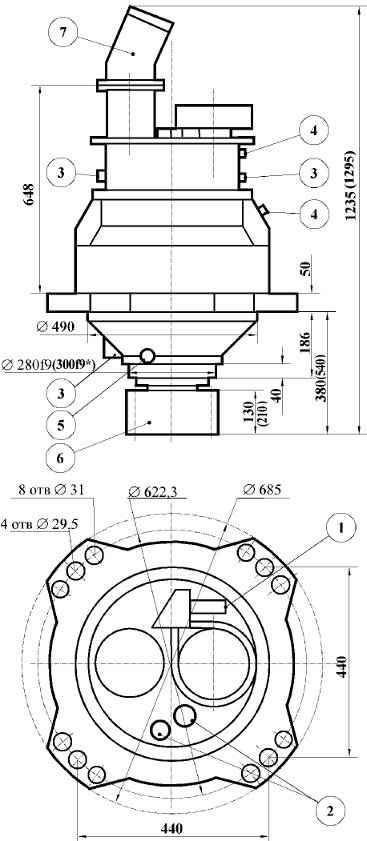

Рис.1 Габаритные и присоединительные размеры.

в скобках — отличающиеся размеры МП-150
1 — подвод жидкости к гидравлическому
тормозу (отверстие К 1/4");
2 — пробки заливки смазки редуктора;
3 — пробки слива отработанной смазки
редуктора;
4 — пробки контроля уровня масла;
5 — масленка смазки подшипника
выходного вала;
6 — шестерня выходного вала;
7 — гидромотор.
