мотор-редукторы планетарные зубчатые одноступенчатые типа 1МПз-31,5, 1МПз-40, 1МПз-50
Планетарные зубчатые одноступенчатые Тип 1МПз; 1МПз2; 1МПз3
Назначение.
Мотор-редукторы планетарные зубчатые одно-, двух — и трехступенчатые типа 1МПз, 1МПз2 и 1МПз3 являются электромеханическими приводами общего назначения.
Условия применения.
- Мотор — редукторы предназначены для эксплуатации в режиме работы S1
(по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях: - вращение выходных валов — в любую сторону;
- внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
- допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- двигатели мотор-редукторов выполнены для работы от сети переменного тока
- с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

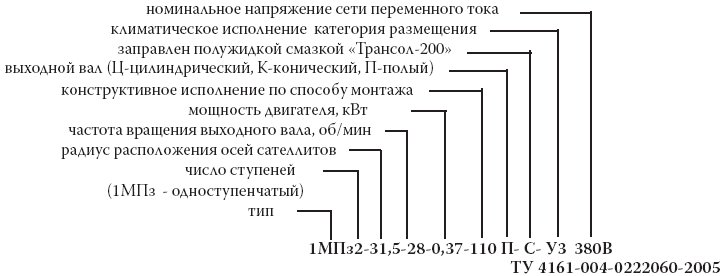

Пример записи условного обозначения:

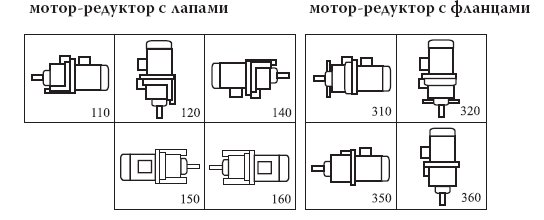

Конструктивное исполнение по способу монтажа.

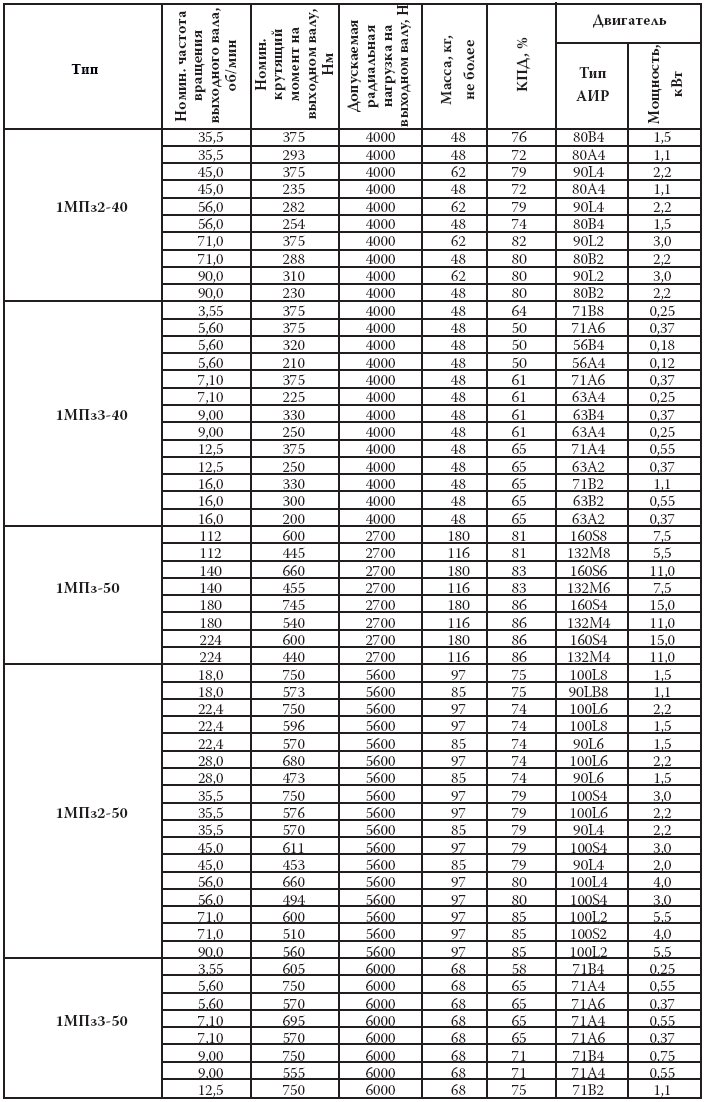

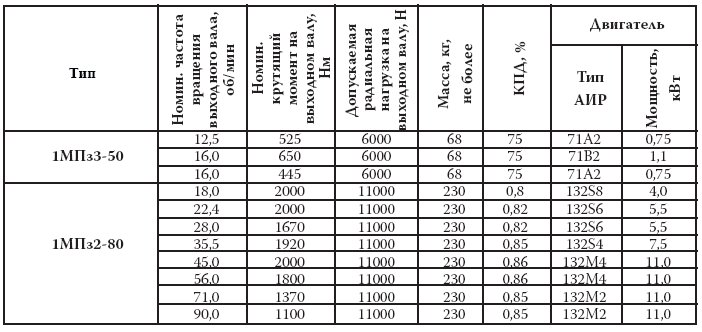

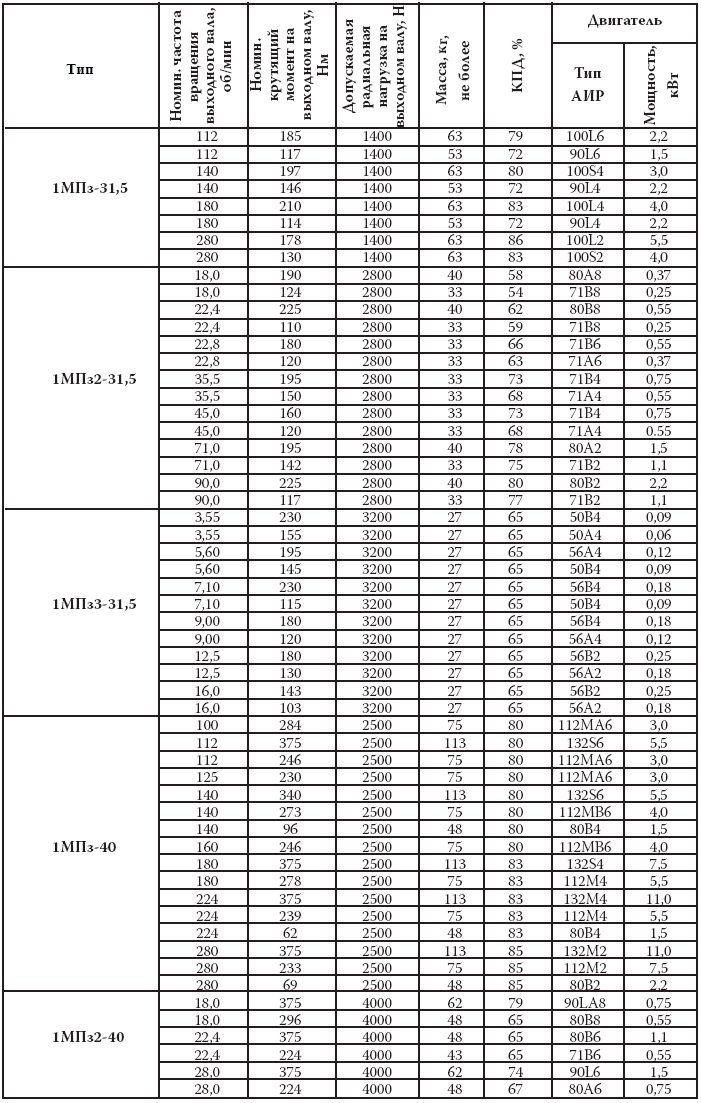

Технические характеристики:
Габаритные и присоединительные размеры.

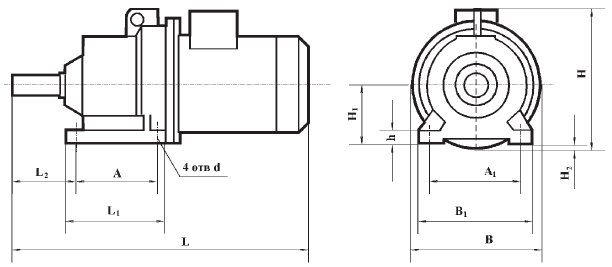

-мотор-редуктора с лапами
| Тип |
L |
L1 |
H
|
B
|
L2
|
A
|
B1
|
A1
|
H1
|
H2
|
h
|
d
|
|
не более
| ||||||||||||
|
1МПз-З1,5 |
585 |
162 |
285 |
250 |
85 |
1З0 |
190 |
155 |
100 |
25 |
15 |
15 |
|
1МПз2-З1,5 |
477 |
162 |
252 |
200 |
85 |
1З0 |
190 |
155 |
100 |
- |
15 |
15 |
|
1МПзЗ-З1,5 |
4З5 |
162 |
215 |
190 |
85 |
1З0 |
190 |
155 |
100 |
- |
15 |
15 |
|
1МПз-40 |
650 |
210 |
З48 |
З00 |
110 |
170 |
220 |
180 |
112 |
З8 |
22 |
19 |
|
1МПз2-40 |
560 |
210 |
250 |
220 |
110 |
170 |
220 |
180 |
112 |
- |
22 |
19 |
|
1МПзЗ-40 |
540 |
210 |
250 |
220 |
110 |
170 |
220 |
180 |
112 |
- |
22 |
19 |
|
1МПз-50 |
821 |
260 |
265 |
З50 |
146 |
210 |
265 |
220 |
1З2 |
4З |
З0 |
19 |
|
1МПз2-50 |
660 |
260 |
З05 |
270 |
146 |
210 |
265 |
220 |
1З2 |
- |
З0 |
19 |
|
1МПзЗ-50 |
620 |
260 |
265 |
265 |
146 |
210 |
265 |
220 |
1З2 |
- |
З0 |
19 |
|
1МПз2-80 |
985 |
400 |
З90 |
405 |
185 |
ЗЗ5 |
405 |
ЗЗ5 |
200 |
- |
40 |
28 |

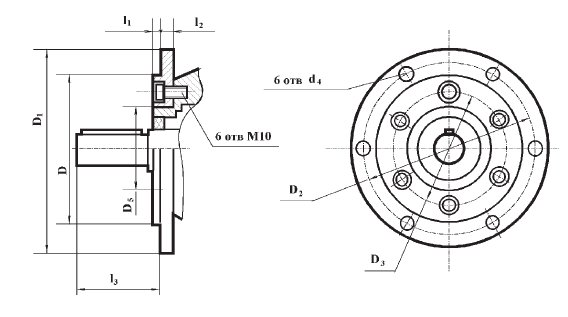

— мотор-редуктора с фланцем
|
Тип |
l1 |
l2 |
l3 |
Dh6 |
D1 |
D2p> |
D3 |
D5 |
d4 |
|
1МПз-З1,5 |
4 |
12 |
70 |
1З0 |
180 |
155 |
110 |
90 |
12 |
|
1МПз2-З1,5 | |||||||||
|
1МПзЗ-З1,5 | |||||||||
|
1МПз-40 |
6 |
16 |
88 |
1З0 |
200 |
165 |
148 |
120 |
15 |
|
1МПз2-40 | |||||||||
|
1МПзЗ-40 | |||||||||
|
1МПз-50 |
8 |
18 |
125 |
180 |
250 |
215 |
158 |
1З6 |
17 |
|
1МПз2-50 | |||||||||
|
1МПзЗ-50 | |||||||||
|
1МПз2-80 |
10 |
22 |
146 |
З20 |
400 |
З50 |
200 |
170 |
22 |

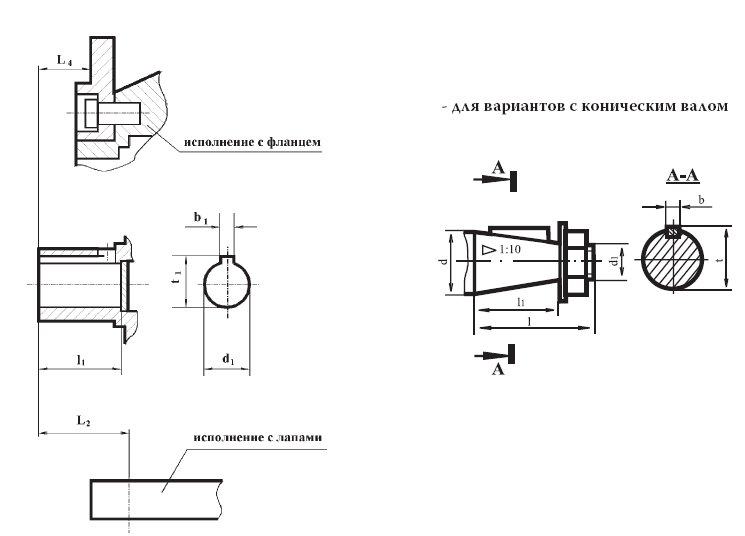

Размеры выходных концов валов:
— для вариантов с цилиндрическим валом
— для вариантов с полым валом
|
Тип |
l |
d |
b |
t |
L2 |
L4 |
l1 |
L1H7 |
b1 Js9 |
t1 |
d |
d1 |
1 |
l1 |
|
цилиндрический вал |
полый вал |
конический вал | ||||||||||||
|
1МПз-31,5
|
60 |
28J6 |
8 |
31 |
25 |
8 |
45 |
25 |
8 |
28,3 |
28 |
M16x1,5-8g |
60 |
42 |
|
1МПз-40
|
80 |
35k6 |
10 |
38 |
35 |
13 |
60 |
35 |
10 |
38,3 |
35 |
M20x1,5-8g |
80 |
58 |
|
1МПз-50
|
110 |
45k6 |
14 |
48,5 |
44 |
8 |
72 |
35 |
10 |
38,3 |
45 |
M30x2-8g |
110 |
82 |
|
1МПз2-80 |
140 |
70k6 |
20 |
74,5 |
- |
- |
- |
- |
- |
- |
70 |
M48x3-8g |
140 |
105 |
