Привод винтового насоса ПНВ
Назначение.
Привод специальный на базе цилиндрического двухступенчатого редуктора с вертикальной осью вращения выходного вала предназначен для комплектации насоса по подъему и перекачке жидкостей.
Условия применения.
- пространственное положение привода — установочным фланцем вниз;
- вращение валов в одном направлении, обязательное направление вращения показано стрелкой на крышке редуктора;
- климатическое исполнение: У1 ГОСТ 15150-69 (редукторы также могут эксплуатироваться в условиях холодного климата макроклиматического района I2 по ГОСТ 16350-80).
Пример записи условного обозначения:
Технические характеристики
|
|
ПНВ-11-5-100/350 |
ПНВ-11-9-55/190
|
ПНВ-7,5-5-65/220
|
ПНВ-15-9-55/190
|
|
Допустимое осевое усилие на выходной вал, кН |
60 | |||
|
Номинальная частота вращения выходного вала |
350…100 |
190…55 |
200…63 |
190,55 |
|
Допускаемый крутящий момент на выходном валу, Нм |
300…1050 |
550…1900 |
330,1140 |
750,2300 |
|
Передаточное число |
5 |
9 |
5 |
9 |
|
Электродвигатель |
ВА132М4 (11 кВт, 1500 об/мин) |
ВА132М4 (11 кВт, 1500 об/мин) |
ВА132М6 (7,5 кВт
|
, ВА16084 (7,5 кВт
|
|
КПД |
0,97 | |||
|
Габаритные размеры, мм не более |
900х840х870 | |||
|
Масса привода, кг, не более |
350 | |||

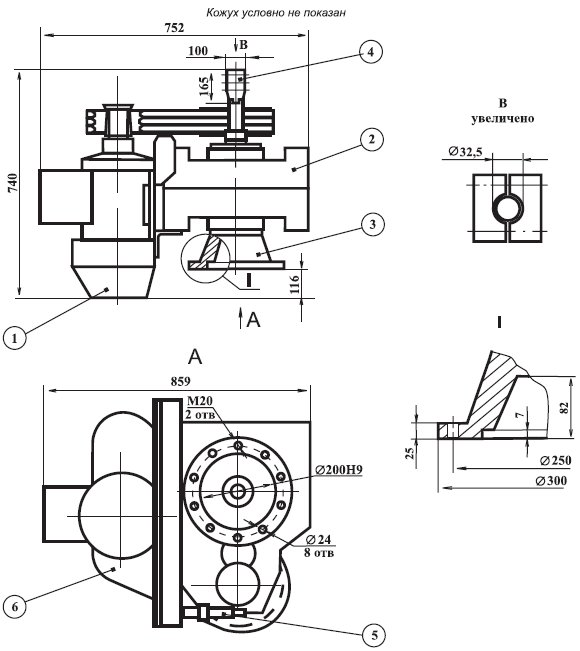

Габаритные и присоединительные размеры:
- электродвигатель
- редуктор
- установочный фланец
- клеммовый зажим штока винтового устройства
- натяжное устройство
- кожух
