мотор-редукторы спироидно-цилиндрические двухступенчатые типа МРС2-12,5/16, МРС2-16/25

Спироидно-цилиндрические двухступенчатые типа МРС2

Назначение.

Мотор-редукторы спироидные двухступенчатые серии МРС2 используются в приводах станков и технологических установках, грузоподъемных устройствах и конвейерах, в оборудовании пищевой и перерабатывающей промышленности, точных приборах и устройствах универсального и специального назначения.

Условия применения.

режим работы — непрерывный;
направление вращения — в любую сторону;
внешняя среда — неагрессивная, с содержанием непроводящей пыли до 10 мг/м3 ;
температура внешней среды от -40°С до +40°С;
климатическое исполнение У для категории размещения 3 по ГОСТ 15150-69.

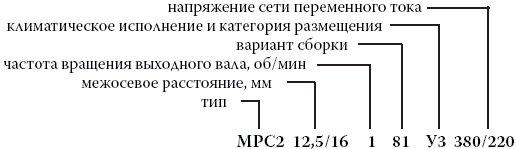

Пример записи условного обозначения:

Варианты сборки:

Технические характеристики

	МРС2-12,5/16	МРС2-16/25
Ориентировочная масса/в т. ч. без двигателя, кг	4,4/1,5	11,0/7,1
Передаточное число	168…2508	168…3149
Частота вращения выходного вала, об/мин	0,5…16	0,4..16
Крутящий момент гна выходном валу, Нм	20	60..90
Мощность двигателя, кВт	0,06…0,12	0,06..0,18
Варианты сборки	21, 81, 82, 83, 91, 92	21, 81, 82, 83

Габаритные и присоединительные размеры:

	L	l₁	l₂	B	b₁	b₂	b₃	H	h₁	h₂	h₃	d	d₁	d₂
МРС2-12,5/16	172	36	78	138	36	48	104	270	107	88	40	50	М6-7Нх9-15,5	М6-7Нх7,5-10
МРС2-16/25	262	80	116	н/д	85	103	149	322	158	136	60	68	7	н/д

Размеры конца выходного вала:

тип	l	d	b	t
МРС2-12,5/16	30	14js6	5h9	16
МРС2-16/25	36	20h6	6h9	22,5
