мотор-редукторы цилиндрические двухступенчатые типа 1МЦ2У-100, 1МЦ2У-125, 1МЦ2У-160, 1МЦ2У-200, 1МЦ2У-250

Мотор-редукторы цилиндрические двухступенчатые типа 1МЦ2У

Назначение.
Мотор — редукторы цилиндрические двухступенчатые горизонтальные типа 1МЦ2У являются электромеханическим приводом общемашиностроительного применения в котором конструктивно объединены цилиндрический двухступенчатый редуктор типа 1Ц2У и электродвигатель.
Мотор — редукторы предназначены для получения крутящих моментов от 250 до 5000 Н. м. при частоте вращения выходного вала от 180 до 18 об/мин.
Присоединительные размеры выходных концов валов, варианты их исполнения, размеры корпусов и расположение в них отверстий для крепления, а также геометрические параметры и термообработка зубчатых пар соответствуют цилиндрическим двухступенчатым редукторам типа 1Ц2У.

Условия применения.
Мотор — редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) 8-24 ч/сут, в следующих условиях:

нагрузка постоянная и переменная по значению, одного направления и реверсивная;
вращение валов в любую сторону;
внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц., номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

I — c концами валов под муфты, в виде части зубчатой муфты и несимметричным полым выходным валом мотор-редуктора 1МЦ2У-250;
II — с концами валов под муфты;
III — с концами валов под муфты, несимметричным полым выходным валом мотор — редуктора 1МЦ2У-250 (кроме сборки 34, 35) и с концом входного вала для присоединения тормозных устройств и приборов управления;
IV — с симметричным полым выходным валом мотор-редуктора 1МЦ2У-200 и с концом входного вала для присоединения тормозных устройств и приборов управления.

Примечания:
1. Мотор — редукторы 1 МЦ2У-100 и 1МЦ2У-125 с концами валов в виде части зубчатой муфты, а также с полым выходным валом, варианты сборки 16; 19; 26; 29 не изготавливаются;
2. Мотор — редукторы 1 МЦ2У-160 с вариантами сборки 16; 19; 26; 29 не изготавливаются;
3. Мотор — редукторы 1МЦ2У-160; 1МЦ2У-200; 1МЦ2У-250 с выходным валом в виде части зубчатой муфты изготавливаются по вариантам сборки 11; 12; 14; 15; 21; 22; 24; 25.
4. Мотор-редуктор 1МЦ2У-250 изготавливается с несимметричным полым валом по вариантам сборки 11; 12; 14; 15; 21; 22; 24; 25;
5. Мотор-редуктор 1МЦ2У-200 может быть изготовлен с цилиндрическим концом выходного вала по вариантам сборки 11; 14; 22; 25, а также с симметричным полым валом по вариантам сборки 16; 19; 26; 29.

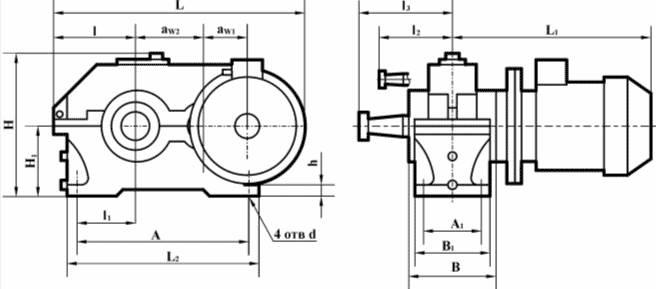

Габаритные и присоединительные размеры

Размеры входных и выходных концов валов

Тип	Вал	d	d₁	d₃	d₄, не более	l	l₁	b	h	t
1МЦ2У-100	вх	20	18,2	M12x1,25	40	50	36	4	4	2,5
1МЦ2У-125		20	18,2	M12x1,25	40	50	36	4	4	2,5
1МЦ2У-160		25	22,9	M16x1,5	45	60	42	5	5	3,0
1МЦ2У-200		30	27,1	M20x1,5	50	80	58	5	5	3,0
1МЦ2У-250		40	35,9	M24x2,0	63	110	82	10	8	5,0
1МЦ2У-100	вых	35	32,10	M20x1,5	50	80	58	6	6	3,5
1МЦ2У-125		45	40,90	M30x2,0	75	110	82	12	8	5,0
1МЦ2У-160		55	50,90	M36x3,0	88	110	82	14	9	5,5
1МЦ2У-200		70	64,75	M48x3,0	100	140	105	18	11	7,0
1МЦ2У-250		90	83,50	M64x4,0	130	170	130	22	14	9,0

Размеры концов выходных валов:

— в виде зубчатой муфты

Тип	m	z	b	L	L₁ не менее	k	В	d	d₁
1МЦ2У-160	4	40	20	48	20	19	38	72 F7	95 F7
1МЦ2У-200	5	40	25	55	32	22	50	80 F7	105 F7
1МЦ2У-250	4	56	35	63	16	31	50	120 F8	170 F7

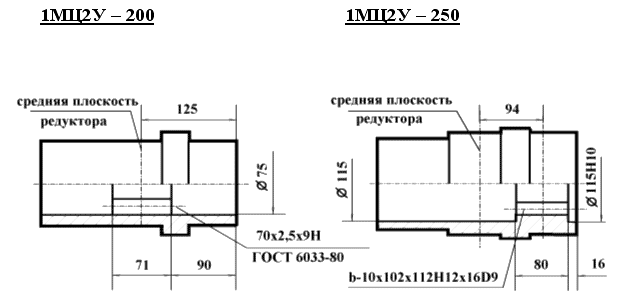

— полых валов

— цилиндрического конца выходного вала 1МЦ2У — 200

Типоразмер Мотор-редуктора	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Нм	Допускаемая радиальная консольная нагрузка на выходном валу, Н	Электродвигатель		КПД Мотор -редуктора	Масса мотор -редуктора, не более, кг
				Типоразмер	Мощность, кВт
1	2	3	4	5	6	7	8
1МЦ2У-100	180	208	4500	АИР100L4	4,0	0,82	65,6
	140	268
	112	315
	90	312		АИР100S4	3,0	0,79	60
	71	293		АИР90L4	2,2	0,78	56,4
	56	246		АИР80B4	1,5	0,75	50,6
	45	315
	35,5	286		АИР80A4	1,1	0,73	48,9
	28	315		АИР80B4	1,1	0,72	52,3
	22,5	301		АИР80A6	0,75	0,68	49,3
	18	294		АИР80B8	0,55	0,62	50
1МЦ2У-125	180	273	6300	АИР112M4	5,5	0,82	93,3
	140	353
	112	429
	90	545
	71	520		АИР100L4	4,0	0,82	83,5
	56	630
	45	614		АИР100S4	3,0	0,79	78
	35,5	545		АИР90L4	2,2	0,78	74,4
	28	461		АИР90L6	1,5	0,73	75,3
	22,5	561
	18	545		АИР90LB8	1,1	0,73	76,8
1МЦ2У-160	180	556	9000	АИР132М4	11,0	0,85	166
	140	718
	112	876
	90	1113
	71	986		АИР132S4	7,5	0,84	163
		728		АИР112М4	5,5	0,82	139
	56	1203		АИР132S4	7,5	0,84	162
		889		АИР112M4	5,5	0,82	137
	45	1148
		846		АИР100L4	4,0	0,82	127
	35,5	1049
		786		АИР100S4	3,0	0,79	122
	28	1250		АИР112MB6	4,0	0,79	136
		943		АИР112MA6	3,0	0,78	132
	22,5	1167
		865		АИР100L6	2,2	0,78	125
	18	1145		АИР112MA8	2,2	0,73	131
		792		АИР100L8	1,5	0,73	123
1МЦ2У-200	180	918	12500	5A160M4	18,0	0,87	295
	140	1107
	112	1370
	90	1883
	71	2271
		1842		5А160S4	15,0	0,86	285
	56	2347
		1727		АИР132М4	11,0	0,85	247
	45	2189
		1502		АИР132S4	7,5	0,84	234
	35,5	1861
		1778		АИР132М6	7,5	0,82	245
	28	2254
		1653		АИР132S6	5,5	0,82	233
	22,5	2047
		1603		АИР132S8	4,0	0,8	233
	18	1986
1МЦ2У-250	180	1558	18000	5A180M4	30,0	0,88	520
	140	1860
	112	2268
		1669		5A180S4	22,0	0,87	500
	90	2994		5A180M4	30,0	0,88	520
		2203		5A180S4	22,0	0,87	500
	71	3867		5A180M4	30,0	0,88	520
		2846		5A180S4	22,0	0,87	500
	56	4591		5A180M4	30,0	0,88	520
		3378		5A180S4	22,0	0,87	500
	45	4333
		3577		5A180M6	18,5	0,86	510
	35,5	4355		5A160M4	18,0	0,87	440
		3629		5A160S4	15,0	0,86	430
	28	4462		5A160M6	15,0	0,84	450
		3272		5A160S6	11,0	0,84	430
	22,5	4347		5A160M8	11,0	0,84	450
		2964		5A160S8	7,5	0,83	430
	18,0	3617

Примечания:
1. Допускаемая радиальная консольная нагрузка на выходном валу для мотор — редукторов с вариантами сборки 13, 23, 34; 35 должна быть уменьшена на 50 %;
2. При работе мотор — редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30%.

Тип	Частота вращения выходного вала, об/мин	aW1	aW2	L	L1	Н	Н1	L2	l	l1	l2	l3	A	A1	d	B	B1	h
				не более
1МЦ2У-100	180;140;112; 90;71	80	100	441	456	230	112	325	136	85	136	165	290	109	15	155	145	20
	56; 45; 35,5; 28; 22,5; 18			416	395
1МЦ2У-125	180;140;112; 90	80	125	515	474	272	132	375	160	106	145	206	335	125	19	175	165	22
	71;56;45			490	472
	35,5; 28; 22,5; 18			490	418
1МЦ2У-160	180;140;112; 90;71;56	100	160	535	557	345	170	475	200	135	170	224	425	140	24	206	195	24
	45; 35,5; 28; 22,5; 18			510	489
1МЦ2У-200	180;140;112; 90;71;56	125	200	743	758	425	212	580	243	165	212	280	515	165	24	243	230	30
	45; 35,5; 28; 22,5; 18			743	610
1МЦ2У-250	180;140;112; 90;71;56; 45	160	250	900	760	530	265	730	290	212	265	335	670	218	28	290	280	32
