мотор-редукторы цилиндро-червячные двуступенчатые типа МЦЧ-63
Мотор-редукторы цилиндро-червячные двуступенчатые типа МЦЧ-63
|
| ||||
| |||||
|
Типоразмер |
Передаточное отношение |
Номинальный крутящий момент на тихоходном валу Н*м |
Подводимая расчетная мощность, кВт |
Габариты: длина х ширина х высота |
Масса редуктора, кг |
|
МЦЧ-63 |
108…534 |
250 |
0.08… 0,3 |
470x335x305 |
24 |
- Примечание: номинальный крутящий момент указан для равномерной спокойной нагрузки.
Пример записи обозначения редуктора 5Ч-125-32-51-11-12-1-УЗ, где:
5 — порядковый номер разработки конструкции;
Ч — червячный одноступенчатый, универсальный;
125 — межосевое расстояние, мм;
32 — передаточное отношение;

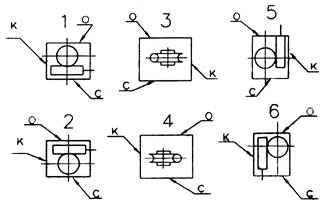

51 — вариант сборки по ГОСТ 20373;
1 — вариант крепления редуктора;
1 — вариант расположения червячной пары;
1* — вариант исполнения конца быстроходного вала;
2** — вариант исполнения конца тихоходного вала;
1 — категория точности передачи редуктора;
УЗ — климатическое исполнение и категория размещения.
* — выходные концы быстроходного вала завод изготавливает различных исполнений (для разных редукторов), обозначаемых при заказе цифрами:
1 — тип 2 исп. 1 ГОСТ 12081 для ред. 5Ч-80, 5Ч-125, 1Ч-160;
2 — тип 2 исп. 2 ГОСТ 12081 для ред. 5Ч-100;
3 — исп. 1 ГОСТ 12080 для ред 1Ч-63А.
** — выходные концы тихоходного вала завод изготавливает различных исполнений (для разных редукторов), обозначаемых при заказе цифрами:
2 -тип 1 исп. 1 ГОСТ 12081 для ред. 5Ч-100, 5Ч-125, 1Ч-160;
1 — тип 2. исп. 1 ГОСТ 12081 для ред. 5Ч-100;
3,4 — исп. 1,2 ГОСТ 12080 для ред 1Ч-63А, 5Ч-8O
