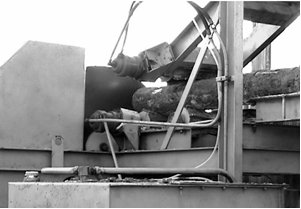

Установка для распиловки бревен УПБ-600
Бревнопильная установка модели УПБ предназначена для разделки хлыстов на сортименты любой длины и для разделки бревен на дрова длиной от 0,45 м. Установка обслуживается бригадой в количестве 3-х человек, в т.ч. 1 оператор. Установка может работать в ручном и автоматическом режимах. Установка укомплектована механизмом поштучной выдачи бревен, подающим механизмом.
Бревнопильная установка состоит из следующих частей:
- механизм поштучной выдачи бревен (хлыстов);
- механизм перемещения бревна в зону пиления;
- пильный узел с дисковой пилой Ø 1500;
Установка может комплектоваться механическим или гидравлическим колуном и эффективно использоваться для обеспечения котельных и населения колотыми дровами с производительностью 120 м³ в смену на чураках длиной 1000 мм. При разделке хлыстов, в зависимости от их массы, скорость подачи от 6 до 18 м/мин. Время одного реза 4 сек.
Краткая техническая характеристика
| Максимальная высота пропила, | мм | 600 | |
| Длина отпиливаемого чурака | мм | 450-1000 | |
| Производительность | рез./мин | 6 | |
| Диаметр пилы | мм | 1500 | |
| Установленная мощность | кВт | 37,5 | |
| Габаритные размеры | длина | мм | 9200 |
| ширина | 3700 | ||
| высота | 2690 | ||
| Масса | кг | 3990 | |

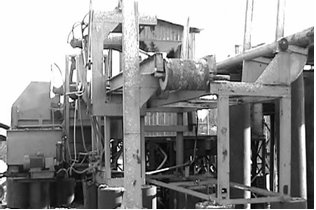

Колун гидравлический КГ-60, КГ-100, Гидравлический дровокол
Гидравлический дровокол предназначен для колки дров. Гидросистема станка имеет два режима работы: нормальный и усиленный. Переключение – автоматическое. Возврат толкателя автоматический. Опасные зоны имеют ограждение.
Особенности:
- Два режима работы гидросистемы дают возможность нормально работать станку с усилием раскола до 12 000 кг (для КГ-60) и 17 000 кг (для КГ-100) на повышенной скорости. При возрастании сопротивления чурака при его раскалывании усилие раскола автоматически увеличивается до 25 000кг (для КГ-60) и 47 000 кг (для КГ-100), а скорость уменьшается. После преодоления повышенного сопротивления станок автоматически переходит на нормальный режим работы.
- Оператор визуально оценивает диаметр чурака и с пульта управляет положением приемного лотка относительно ножа, что позволяет рационально раскалывать чурак на до 6 частей.
- Станок может работать при температуре от -30 до +30 о С
|
|
Техническая характеристика КГ-60 |
Значение |
|
1 |
Длина раскалываемого чурака наибольшая, мм |
1100 |
|
2 |
Диаметр раскалываемого чурака наибольший, мм |
600 |
|
3 |
Количество одновременно получаемых поленьев, наиб., шт |
6 |
|
4 |
Усилие раскола наибольшее, кГс |
25 000 |
|
5 |
Давление в гидросистеме наибольшее, МПа |
20 |
|
6 |
Время одного цикла, сек (при чураке длиной 1000) |
20 |
|
7 |
Установленная мощность, кВт |
18…30 |
|
8 |
Цикл работы |
автоматический |
|
9 |
Положение чурака относительно ножей |
Переменное, подъем произв. г/цилиндром |
|
10 |
Габаритные размеры, мм |
3800*1200*1600 |
|
11 |
Масса, кг |
1500 |
|
|
Техническая характеристика КГ-100 |
Значение |
|
1 |
Длина раскалываемого чурака наибольшая, мм |
2000 |
|
2 |
Диаметр раскалываемого чурака наибольший, мм |
1000 |
|
3 |
Скорость раскалывания -первая, м/мин |
1,5 |
|
4 |
Усилие раскалывания -на первой скорости, кгс |
47 000 |
|
5 |
Объем гидробака. л |
500 |
|
6 |
Количество гидронасосов, шт |
2 |
|
7 |
Общая установленная мощность, кВт |
22 |
|
8 |
Габаритные размеры, мм длина×ширина×высота |
5860×2090×2560 |
|
9 |
Масса, кг |
3450 |
|
10 |
Количество электродвигателей, шт |
1 |
|
11 |
Напряжение, В |
380 |
|
|
Техническая характеристика КГ-50 |
Значение |
|
1 |
Длина раскалываемого чурака наибольшая, мм |
500 |
|
2 |
Диаметр раскалываемого чурака наибольший, мм |
500 |
|
3 |
Масса, кг |
1300 |
|
4 |
Установленная мощность, кВт |
15 |

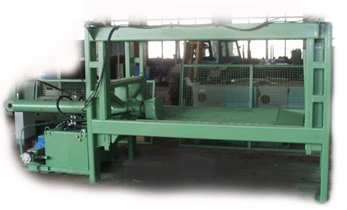

Механизм загрузки и выравнивания бревна КОС-6
Бревно, поступая на короткий рычаг сбрасывателя, по команде оператора оцилиндровочного станка, выравнивается прижимом с гидроцилиндром на определенное положение торца бревна по отношению к центральному шипу переднего центра оцилиндровочного станка. Далее, бревно перекатывается на длинный рычаг сбрасывателя, который опускается в зону обработки бревна на оцилиндровочном станке. Бревно скатывается на механизм подъема бревна оцилиндровочного станка.
Основные технические характеристики
|
Наименование параметра |
Значение |
|
|
КОС-6 |
КОС-6 |
|
|
1.Размеры загружаемых бревен, мм |
450 |
450 |
|
2.Габаритные размеры, мм |
5256 |
7656 |
|
3. Масса, кг |
586 |
780 |
|
4.Давление в гидросистеме, МПа |
9 |
9 |

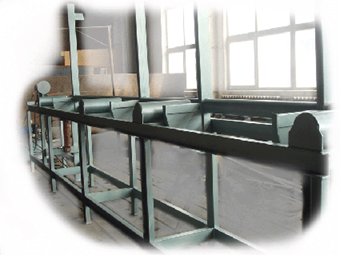

Транспортер скребковый модели КОС-9
Транспортер скребковый модели КОС-9 предназначен для уборки отходов от станка оцилиндровочного.
Транспортер включается в работу с поста управления, расположенного на стойке подвески кабеля оцилиндровочного станка перед включением в работу станка оцилиндровки бревен.
Отходы, образующиеся при обработке бревна на оцилиндровочном станке, попадают в лоток транспортера и выносятся цепью с упорами за пределы станка в приемный бункер (приямок), откуда могут быть удалены путем отсоса.
Основные технические характеристики
|
Наименование параметра |
Значение |
|
1. Транспортируемый материал |
Щепа, стружка, опилки |
|
2. Скорость транспортирования, м/с |
0,28 |
|
3. Количество скребков |
29 |
|
4. Габаритные размеры, мм |
14140 |
|
5. Масса, кг |
1380 |
|
6. Мощность, кВт |
1,5 |
Машина фрезерная копировальная МРК-1 (восьмишпиндельная)
Станок восьмишпиндельный фрезерно-копировальный предназначен для получения сложных фигурно-узорных профилей, как плоской, так и объемной конфигурации по шаблонам.
Изготовление плоских изделий (резные панно, дверки, спинки, крышки и т.п.) производится на столе станка. Изготовление объемных резных изделий сложной формы производится при установке шаблона и заготовок во вращающихся центрах.
Краткая техническая характеристика
| Количество одновременно изготавливаемых изделий |
шт.
|
8
|
||
| Размер изделий: | плоские (на столе): | ширина |
мм
|
260 max
|
| длина |
мм
|
2000 max
|
||
| в центрах: | диаметр |
мм
|
250 max
|
|
| длина |
мм
|
2000 max
|
||
| Суммарная установленная мощность |
кВт
|
5,35…..15,35
|
||
| Характеристика фрезерных шпинделей | мощность |
кВт
|
0,6…..1,85 max
|
|
| частота вращения |
об/мин
|
6000….24000
|
||
| Габаритные размеры, (длина´ширина´высота) |
мм
|
3850´3330´1360
|
||
| Масса |
кг
|
1840
|
||
