Редукторы червячные двухступенчатые типа 1Ч2-160/80
Назначение.
Редукторы червячные двухступенчатые 1Ч2-160/80 являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения.
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 — 69.

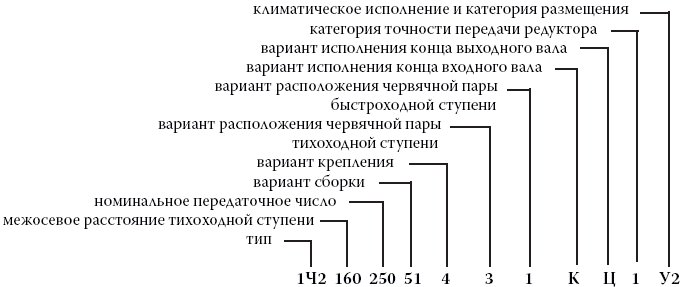

Пример записи условного обозначения:

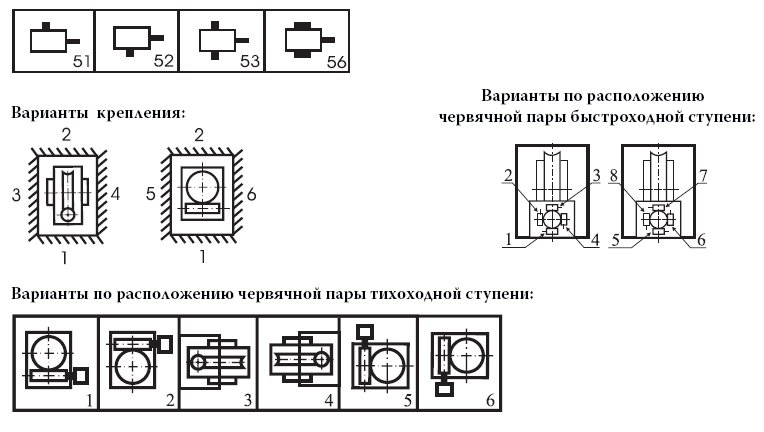

Варианты сборки:
|
Межосевое расстояние, мм |
160 | ||||||||||
|
Частота вращения входного вала, об/мин |
1500 | ||||||||||
|
Радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, Н |
15800 | ||||||||||
|
Номинальное передаточное число |
100 |
125 |
160 |
200 |
250 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
|
Номинальный крутящий момент на выходном валу, Нм |
1800 |
2465 |
2090 |
2140 |
2190 |
2480 |
2610 |
2760 |
2895 |
2570 |
1690 |
|
Подводимая расчетная мощность на выходном валу, кВт |
3,7 |
4,2 |
3,0 |
2,6 |
2,2 |
1,7 |
1,2 |
0,9 |
0,7 |
0,41 |
0,2 |
|
КПД, не менее |
73 |
70 |
66 |
63 |
61 |
55 |
51 |
46 |
41 |
38 |
34 |
|
Масса, кг, не более |
150 | ||||||||||
*Данные приведены для режима работы с ПВ 40%

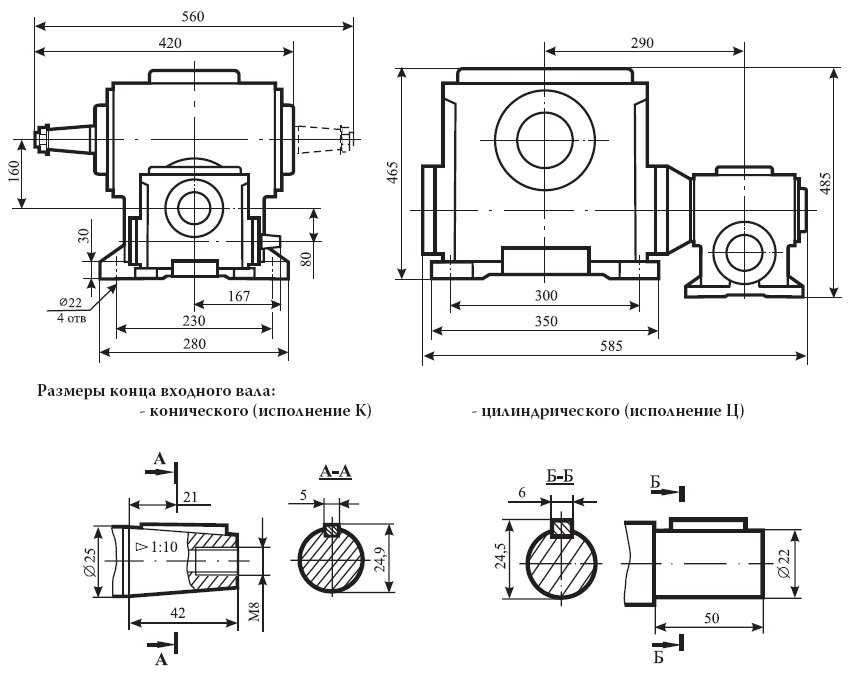

Габаритные и присоединительные размеры:
