редукторы червячные одноступенчатые типа 1Ч-63А, 1Ч-160



Редукторы 1Ч-63А, 1Ч-160. Редуктор 1ч-160, редуктор ч-63

Назначение редукторов 1ч-160, ч-63.

Редукторы червячные одноступенчатые типа 1Ч являются приводами общего назначения и предназначены для увеличения крутящего момента и  уменьшения частоты вращения различных машин и механизмов.

Типоразмер

Передаточное отношение

Номинальный крутящий момент на тихоходном валу Н*м

Подводимая расчетная мощность, кВт

Габариты:

длина х ширина х высота

Масса редуктора, кг

Редуктор 1Ч-63А

8…80

105…204

0,27…2.9

238x248x207

16

Редуктор 1Ч-160

8…80

1570…2400

2,63…32.9

492x420x465

120

Условия применения.

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • работа длительная (до 24 ч. в сутки) или с  периодическими остановками;
  • вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 — 69.

Пример записи условного обозначения:

Варианты сборки:

Варианты крепления

Варианты по расположению червячной пары:

Технические характеристики*:

Межосевое расстояние, мм

160

Частота вращения входного вала, об/мин

1500

Радиальная консольная нагрузка, приложенная в  середине посадочной части выходного вала, Н

12150

Номинальное передаточное число

8

10

12,5

16

20

25

31,5

40

50

63

80

Номинальный крутящий момент на выходном валу, Нм

1860

1760

1670

2190

1860

1860

2460

2080

1860

1760

1480

Подводимая расчетная мощность на выходном валу, кВт

31,7

28,3

21,8

22,5

15,7

12,9

14,1

9,7

7,3

5,7

3,9

КПД, не менее

94

93

92

91

89

86

83

80

76

73

71

Масса, кг, не более

120

*Данные приведены для режима работы с ПВ 40%

Габаритные и присоединительные размеры:

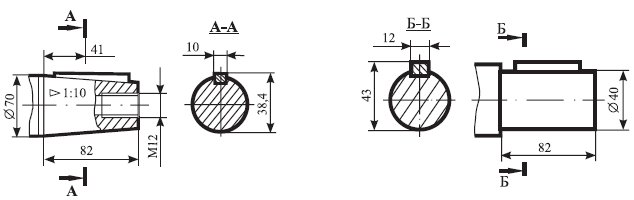

Размеры конца входного вала:

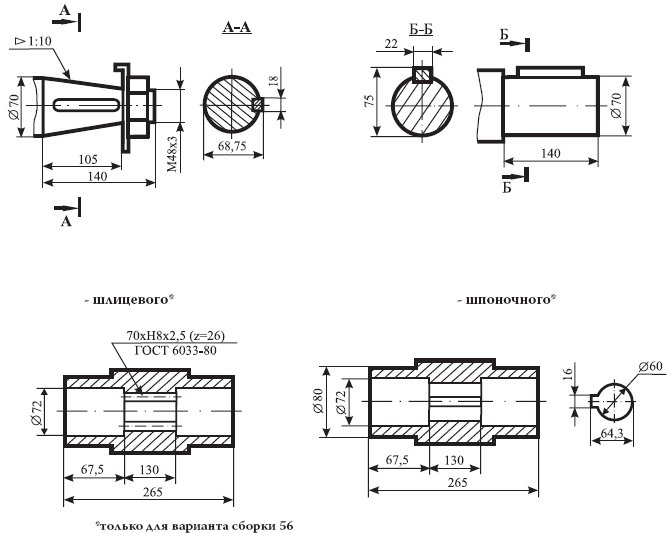

Размеры концов входных валов:
