Редукторы червячные одноступенчатые типа 2ЧМ

Назначение.

Редукторы червячные одноступенчатые серии 2ЧМ являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения.

• нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
• работа длительная (до 24 ч. в сутки) или с  периодическими остановками;
• вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 — 69.

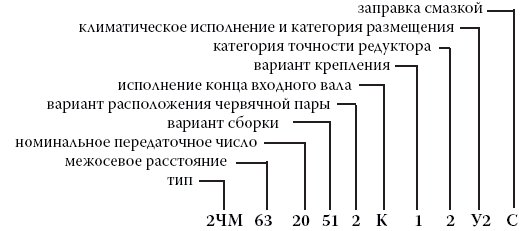

Пример записи условного обозначения:

Способ крепления: 1 — сборка без опорных лап, 2 — сборка с опорными лапами

Технические характеристики*:

U	2ЧМ-40		2ЧМ-63		2ЧМ-80
	M	P	M	P	M	P
8	28	0,64	105	2,4	210	4,72
10	28	0,53	100	1,85	200	3,34
12,5	26	0,40	93	1,3	190	2,9
16	30	0,38	120	1,45	210	2,52
20	30	0,38	110	1,1	210	1,90
25	28	0,25	100	0,76	210	1,58
31,5	36	0,23	130	0,89	260	1,63
40	33	0,21	120	0,69	240	1,22
50	31	0,17	120	0,57	240	0,99
63	26	0,17	93	0,37	200	0,95
80	18	0,07	93	0,27	170	0,50
Fвх	180		340		545
Fвых	1730		3500		5200
m	6,3		12,3		19

U — номинальное передаточное число;
М — номинальный крутящий момент на выходном валу, Нм;
Р — расчетная мощность редуктора на выходном валу, кВт, указана при частоте вращения 1500 об/мин;
F — номинальная радиальная консольная нагрузка на валу, Н
m — масса, кг.

Редукторы типа 2ЧМ отличаются повышенными нагрузочной способностью и ресурсом за счет реализации эффекта «безызносного» режима работы передачи, а также повышенной надежностью уплотнений из фторэластомера.

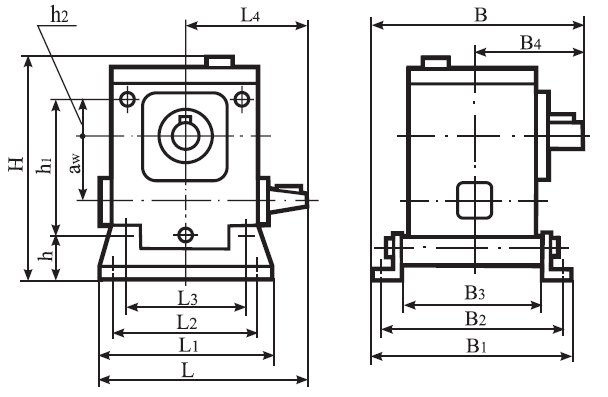

Габаритные размеры:

Тип	aw	L	L1	L2	L3	L4	B	B1	B2	B3	B4	H	h	h1	h2
2ЧМ-40	40	188	180	150	105	100	172	164	140	100	90	177	37	105	30
2ЧМ-63	63	245	220	180	150	135	198	197	165	125	100	225	40	150	45
2ЧМ-80	80	290	260	225	180	160	230	212	185	140	125	265	42	180	50

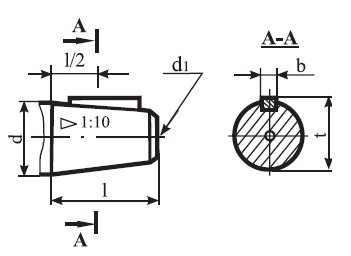

Размеры входного вала:

Тип	d	d1	t	b	l
2ЧМ-40	16	М5х15	15,25	3	28
2ЧМ-63	22	М8х20	20,8	4	36
2ЧМ-80	25	М8х20	23,85	5	42

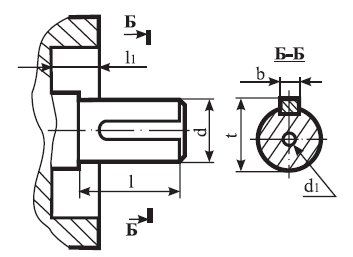

Размеры выходного вала:

 — цилиндрического

Тип	d	d1	t	b	l	l1
2ЧМ-40	18	М5х15	20,5	20,5	28	-
2ЧМ-63	28	М8х20	31	31	42	16
2ЧМ-80	35	М8х15	38	38	58	22

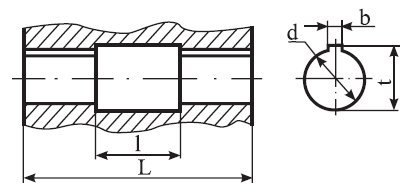

-полого со шпоночным пазом

Тип	d	L	l	t	b
2ЧМ-40	18	112	28	20,8	6
2ЧМ-63	22	108	20	29,3	8
2ЧМ-80	25	116	24	38,3	10

-полого шлицевого

Тип	d	d1	L	l
2ЧМ-40	23	22xH8x1,5x11H	112	20
2ЧМ-63	33	32xH8x1,5x11H	108	20
2ЧМ-80	41	40xH8x1,5x11H	116	25
