редукторы цилиндрические трехступенчатые специальные с шевронным зацеплением типа Ц3НК-280Ш, Ц3НК-355Ш

Tрехступенчатые специальные с шевронным зацеплением типа Ц3НК(Ш)

Назначение.

Редукторы специальные цилиндрические трехступенчатые с шевронным зацеплением серии Ц3НК предназначены для изменения крутящего момента и частоты вращения в приводах штанговых глубинных насосов и других механических приводах.

Условия применения.

нагрузка знакопеременная;
вращение валов Ц3НК-355Ш в одном направлении, обязательное направление вращения
показано стрелкой на крышке редуктора, для Ц3НК-280Ш — реверсивное;
климатическое исполнение: У1 ГОСТ 15150-69 (редукторы также могут эксплуатироваться
в условиях холодного климата макроклиматического района I2 по ГОСТ 16350-80).

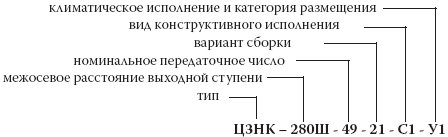

Пример записи условного обозначения:

Технические характеристики

Тип		Ц3НК-280Ш	Ц3НК-355Ш
Номинальный крутящий момент на выходном валу, кНм		5,0	16,0
Передаточное число		49	54
Максимальная частота вращения входного вала, об/мин		1500	1500
КПД		0,95	0,94
Максимально допустимая консольная нагрузка, приложенная в середине посадочной поверхности, кН	вх. вал	2,0	2,5
	вых. вал	18,0	25,0
Масса, не более, кг		500	950

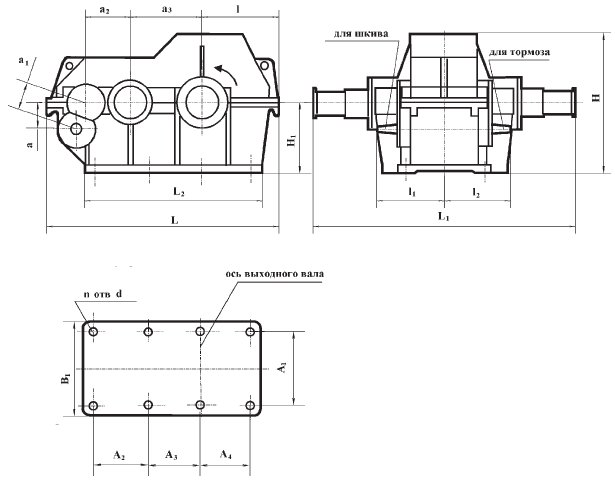

Габаритные и присоединительные размеры:

Тип	a	a₁	a₂	a₃	L	L₁	L₂	H	H₁
Ц3НК-280Ш	117,5	125	180	280	953	670	700	555	285
Ц3НК-355Ш	138,5	160	224	335	1215	925	890	675	340

Тип	l	l₁	l₂	A₁	A₂	A₃	A₄	n	d	B₁
Ц3НК-280Ш	312	310	-	330	200	200	200	8	26	380
Ц3НК-355Ш	395	420	381	440	250	250	260	8	26	500

Размеры концов валов:

Тип	l	d	b	t
выходной вал
Ц3НК-280Ш	130	85m6	22	90
Ц3НК-355Ш	110	105k6	28	115
входной вал
Ц3НК-280Ш	90	32k7	10	35
Ц3НК-355Ш	140*	55h7	16	59

*для вала тормоза l=112
