редукторы цилиндрические горизонтальные двухступенчатые специальные крановые типа Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-400П, Ц2-500, Ц2 — 650, Ц2-750, Ц2-1000

Редукторы Ц2, ц2-1000, ц2-250, ц2-350, ц2-400, ц2-500

Назначение редукторов Ц2.

Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных кранов

Условия применения редукторов Ц2.

нагрузка постоянная или переменная одного направления или реверсивная;
работа периодическими остановками (повторно-кратковременный режим), допускается длительная работа;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/мЗ;
климатические исполнения по ГОСТ 15150-69 У и Т для категорий размещения 1, 2, 3 УХЛ и О для категории размещения 4.

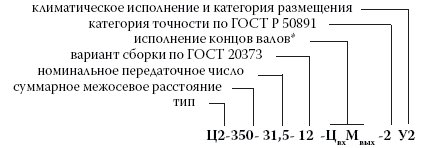

Пример записи условного обозначения:

(* Ц — цилиндрический, К — конический, П — полый, М — в виде части зубчатой муфты)

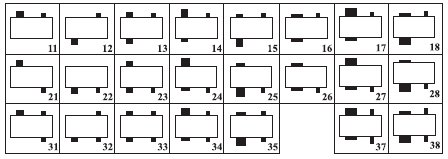

Варианты сборки:

Технические характеристики:

Тип		250	300	350	650	750	1000
Частота вращения входного вала, об/мин		600; 750; 1000; 1500
Межосевое расстояние суммарное, мм		250	300	350	650	750	1000
Передаточные числа	Номинальные	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
	Фактические	8,3; 9,8; 12,41; 16,3; 19,88; 24,9; 32,42; 41,34; 54
Коэффициент полезного действия		0,96
Масса, кг		86	138	210	1100	1650	3700

Тип	при Л (ПВ-16%)	при С(ПВ-25%)	при Т (ПВ-40%)	при ВТ (ПВ-60%)	при ПВ=100%(непрерывная)
Ц2-250	12500	12500	1250U	6300	6300
Ц2-300	20000	17000	14000	8000	8000
Ц2-350	32000	25000	18000	10000	10060
Ц2-650	63000	63000	45000	25000	20000
Ц2-750	100000	100000	63000	32000	32000
Ц2-1000	200000	200000	160000	80000	80000

Тип	Номин. передаточное число	Крутящий момент на выходном валу, Нм
		для Н (ПВ=100%)				для ВТ (ПВ=60%)				для Т (ПВ=40%)			для С (ПВ=25%)			для Л (ПВ=16%)
		При номинальной частоте вращения входного вала, об/мин
		600	750	1000	1500	600	750	1000	1500	600	1000	1500	600	1000	1500	600	750	1000	1500
Редуктор Ц2-250	8 10 12,5	825	825	750	750	1000	1000	900	900	1500	1120	1045	2500	1800	1600	3500	3500	2800	2800
	16 20	750	750				925				1300		2720	2650	2120	3750	3750	3300	3300
	25 31,5					1180	1045	1000				1150			2500
	40 50	670	650	650	650			900	800						2300	4000	3870	3750	3400
Редуктор Ц2-300	8 10 12,5	1180	1180	1000	1000	1450	1450	1450	1450	2300	2060	2060	p align="center">4370	3500	3000	5000	5000	4000	3750
	16 20			1180	1180			1250	1250				4620	3750	3200	5800	5800	5000	4370
	25 31,5					1800	1650	1500	1400	2720	2500	2500	4370	4370	3400				5150
	40 50	950	950	950	950				1180	2500	2300	2300			3200	6000	6000	5450	5450
Редуктор Ц2-350	8 10 12,5	1750	1750	1800	1800	2180	2150	2150	2120	3500	2800	2430	6000	5600	5000	8000	8000	7100	7000
	16 20			1600	1600			1900	1900		3000		6800		5300	9000	9000	7300	7300
	25 31,5					2650	2500	2180		4120	3300	3000	6500	6400	6000	9500		8250	8250
	40 50	1550	1550						1850	3700		2800	6700		5800			8500
Редуктор Ц2-650	8	16000	16000	15500	-	19000	19000	18000	-	23600	18000	-	33500	26500	-	50000	45000	40000	-
	10 12,5				14500				17000			14500			24300				40000
	16 20	17000		16000		20000	20000	19000	18500	27200	20000	15000	37500	33500	32500	56000	53000	45000	43700
	25 31,5		15000		16000			20000	18000			16000	42300	36500	33500	60000	58000	51500	51500
	40 50	15000	15000	15000	15000	23000	23000				21200	15000		41,2			60000	56000
Редуктор Ц2-750	8 10	25800	25000	24300	-	31500	30000	29000	-	37500	30000	-	51500	42500	-	69000	63000	58000	-
	12,5				22400				26500			26500			42500				58000
	16 20	24300	24300	23000		33500		28000		42500	35500		56000	47500		77500	73000	71000
	25 31,5					34500	34500	10000	27200		42500	27200	63000	56000	47500	87500	82500	80000	67000
	40 50	21200	21200	21200	20600	36500			25000	45000		25000		60000	53000				71000
Редуктор Ц2-1000	8	58000	56000	-	-	71000	67000	-	-	82500	-	-	109000	-	-	155000	150000	-	-
	10 12,5			53000				67000			71000			100000				136000
	16	56000	53000			73000		63000		97500	85000		136000	109000		190000	180000	160000
	20				51500				63000			77500			100000				150000
	25	58000	56000	54500		87500	80000	65000		109000			140000	128000		200000	195000	185000	160000
	31,5														120000
	40 50	51500	50000	50000	47500			70000	58000	122000	100000	85000	150000	136000			200000	190000	170000

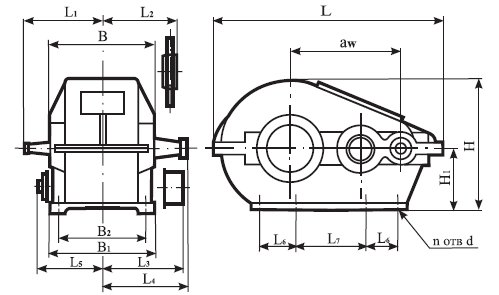

Габаритные размеры:

Тип	a_w	В, В₁	B₂	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	Н	H₁	H₂	n	d
Редуктор Ц2-250	250	260	210	515	220	198	255	280	145	0	285	310	160	-	4	22
Редуктор Ц2-300	300	300	250	620	255	227	280	300	165	0	350	362	190	-	4	26
Редуктор Ц2-350	350	330	280	700	300	255	320	345	180	200	0	409	212	-	6	26
Редуктор Ц2-650	650	560	470	1270	480	410	510	550	295	260	260	695	315	95	8	39
Редуктор Ц2-750	750	650	560	1455	570	480	595	645	340	300	300	783	355	100	8	46
Редуктор Ц2-1000	1000	860	760	1905	740	645	745	805	445	400	400	1018	450	155	8	52

Примечание: редукторы Ц2-250, Ц2-300, Ц2-350 выступающего картера не имеют

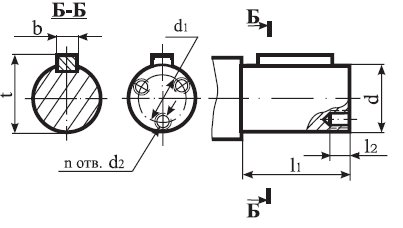

Размеры концов конических валов.

Тип	d	d₁	d₂	l	l₁	l₂	b	t
входного
Редуктор Ц2-250	30	27,1	42	80	58	29,0	5	29,1
Редуктор Ц2-300	35	32,1	42	80	58	29,0	6	34,6
Редуктор Ц2-350	40	35,9	50	110	82	41,0	10	38,9
Редуктор Ц2-650	70	64,75	90	140	105	52,5	18	68,75
Редуктор Ц2-750	80	73,5	105	170	130	65,0	20	78
Редуктор Ц2-1000	100	91,75	125	210	165	82,5	25	96,75
выходного
Редуктор Ц2-250	65	59,75	80	52,5	105	140	16	63,75
Редуктор Ц2-300	75	69,75	90	52,5	105	140	18	73,75
Редуктор Ц2-350	85	78,5	105	65	130	170	20	83
Редуктор Ц2-650	140	130	180	100	200	250	32	137
Редуктор Ц2-750	170	158	210	120	240	300	36	166
Редуктор Ц2-1000	220	206	270	140	280	350	45	216

Размеры выходных валов:
— с концом в виде зубчатой муфты:

Тип	m	z	D	b	dF8	d₁dll	L	B	k
Ц2-250	3,5	40	147	20	72	95	180	38	18
Ц2-300	5	40	210	25	80	105	205	50	22
Ц2-350	6	40	252	30	110	140	230	60	25
Ц2-650	10	40	420	50	160	230	370	70	40
Ц2-750	12	40	504	60	200	290	430	90	50
Ц2-1000	16	40	672	80	320	445	580	130	65

-с концом для присоединения командоаппарата

Тип	d h8	d₁	d₂	d₃	l₁	l₂
Ц2-250	25	70	40	М6	5	15
Ц2-300	60	80	40	М8	5	20
Ц2-350	75	90	55		5	20
Ц2-650	75	150	55		5	20
Ц2-750	75	180	55		5	20
Ц2 1000	75	240	55		5	20

-с цилиндрическим концом

Тип	d	d₁	d₂	l₁	l₂	b	t
Ц2-250	65 r6	32	М10	105	20	18	71
Ц2-300	75 r6	50	М12	105	22	20	82
Ц2-350	85 r6	50	М12	130	22	22	93

Примечание: при a_w <400 n=2, при a_w >400 n=3

Тип	d	d₁	d₂	l₁	l₂	b	t
Ц2-650	140 s6	80	М12	200	22	36	152
Ц2-750	170 s6	105	М16	240	26	40	184
Ц2-1000	220 s6	140	М20	280	32	50	237
