Редукторы цилиндрические шевронные трехступенчатые типа Ц3Ш-500

Назначение.

Редуктор Ц3Ш-500 цилиндрический, трехступенчатый с эвольвентным зацеплением, с симметрично
расположенными относительно продольной оси шевронными колесами, со смазкой подшипников,
осуществляемой из картера, предназначен для увеличения крутящего момента и уменьшения частоты
вращения различных машин и механизмов.

Условия применения.

  • нагрузка знакопеременная;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин;
  • климатическое исполнение У1 ГОСТ 15150-69, также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350-80.

Пример записи условного обозначения:

Технические характеристики

Номинальный крутящий момент на выходном валу, кНм

50,0

Радиальная нагрузка, Н

78 000

Номинальные передаточные числа

90; 125; 160

Объем заливаемого масла, л

130

Масса, кг

2 850

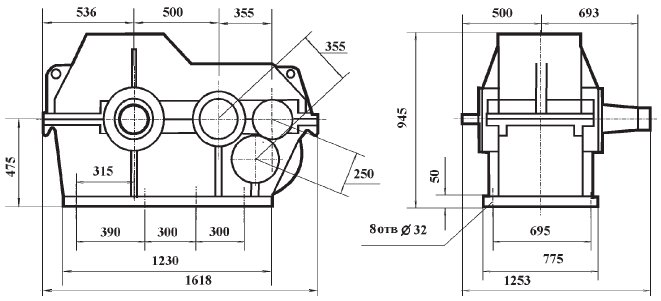

Габаритные и присоединительные размеры:

Размеры выходного вала.

Размеры входного вала.
