редукторы цилиндрические вертикальные трехступенчатые специальные крановые типа ВКУ-610, ВКУ-765, ВКУ-965

Трехступенчатые специальные крановые типа ВКУ

Назначение.

Специальные крановые цилиндрические трехступенчатые редукторы типа ВКУ предназначены для использования в приводах механизмов передвижения грузоподъемных кранов и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения.

вращение валов в обе стороны;
работа с периодическими остановками;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
скорость вращения быстроходного вала не более 1000 об/мин;
эксплуатация в макроклиматических районах с умеренным (У) климатом, категории размещения 2 по ГОСТ I5150-69.

Пример записи условного обозначения:

Варианты сборки:

Технические характеристики:

тип	Номинальное передаточное число	Допускаемая консольная нагрузка на выходном валу, Н	Номинальный крутящий момент на выходном валу, Нм	Частота вращения входного вала, об/ мин	КПД	Масса, кг
ВКУ-610	14; 16; 18; 20; 22,4; 25; 28; 31,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125 — 140	10880…23460	1850…8600	600; 750; 1000	0,97	450
ВКУ-765		21390…30880	7150…14900			820
ВКУ-965		29610…42480	13700…28200			1530

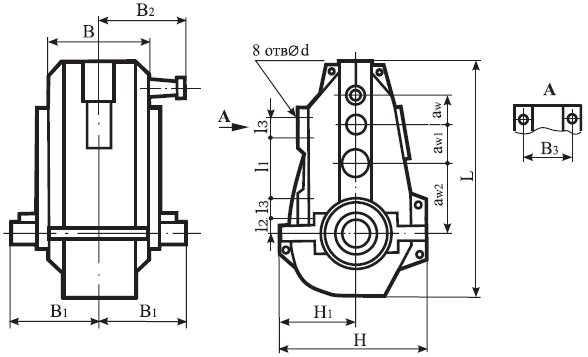

Габаритные размеры:

Тип	L	l₁	l₂	l₃	Н	H₁	B	B₁	B₂	B₃	a_w	a_w1	a_w2	d
ВКУ-610	1000	375	50	70	587	287	365	355	325	305	160	200	250	17
ВКУ-765	1220	440	45	110	689	334	435	440	370	385	200	250	315	26
ВКУ-965	1565	570	75	120	865	440	560	530*	450	540	250	315	400	33

* для исполнений 13, 23, 33 B₁=495

Размеры входного вала:

Тип	d	1	l₁	b	t
ВКУ-610	40	110	82	10	36,9
ВКУ-765	50	110	82	12	46,9
ВКУ-965	65	140	105	16	63,75

Размеры выходного вала

Тип	d s6	l	b	t
ВКУ-610	80	130	22	88
ВКУ-765	125	165	32	136
ВКУ-965	125	165	32	136
ВКУ-965*	140	200	36	152

*для вариантов сборок 11; 12; 22; 21
