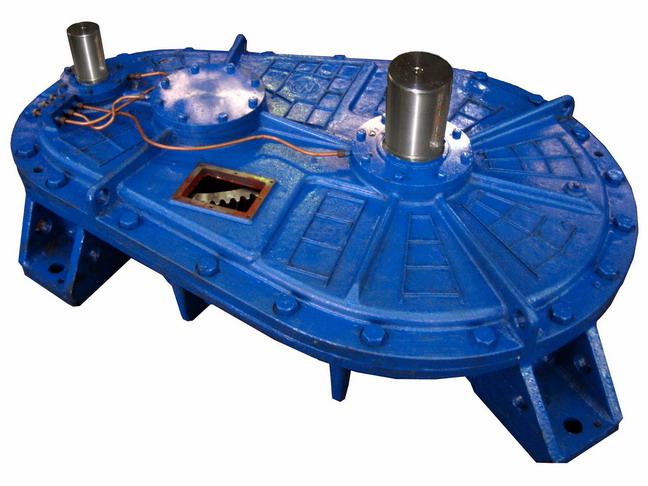

Редуктор бегунов Р367-30

Редуктор цилиндрический двухступенчатый специальный

Назначение и область применения

Редуктор цилиндрический двухступенчатый специальный с вертикальными валами, (далее — редуктор) служит для увеличения крутящего момента и уменьшения частоты вращения выходного вала.
Редуктор применяется в следующих условиях:

• работа в повторно-кратковременном режиме, т. е. при переменных нагрузках с периодическими остановками (ПВ-50%);
• нагрузка постоянная или переменная по значению, одного направления;
• вращение — против часовой стрелки (со стороны выходного вала);
• атмосфера типов I и II.
• внешняя среда — неагрессивная, невзрывоопасная;
• климатическое исполнение У (УХЛ) категория размещения 4 по ГОСТ 15150-69:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальный крутящий момент на выходном валу — 22600 Н м
2. Входная мощность на быстроходном валу редуктора — 80кВт
3. Частота вращения входного вала — 1000 об/мин
4. Передаточное число — 30
5. При режиме работы с нагрузками не выше номинальных полный девяностопроцентный ресурс передач и валов не менее 25000 часов, полный девяностопроцентный ресурс подшипников не менее 12500 часов.
6. Расчетный объем заливаемого масла — 150л
7. Масса — 1500кг
8. Габаритные и присоединительные размеры указаны на рис.1
9 Температура масла в корпусе редуктора не более 80ºС.
