Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые. Тип Ц2
Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые. Тип Ц2
Назначение.
Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц-2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных кранов.
Условия применения.
- нагрузка постоянная или переменная одного направления или реверсивная;
- работа периодическими остановками (повторно-кратковременный режим), допускается длительная работа;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/мЗ;
- климатические исполнения по ГОСТ 15150-69 У и Т для категорий размещения 1, 2, 3 УХЛ и О для категории размещения 4.
Пример записи условного обозначения:
(*Ц - цилиндрический, К - конический, П - полый, М - в виде части зубчатой муфты)
Варианты сборки:
Технические характеристики
|
Тип |
400 |
400П
|
500
| |
|
Частота вращения входного вала, об/мин |
600; 750; 1000; 1500 | |||
|
Межосевое расстояние суммарное, мм |
400 |
400
|
500
| |
|
Передаточные числа |
Номинальные |
8 10 12,5 16 20 25 31,5 40 50 | ||
|
Фактические |
8,3 9,8 12,41 16,3 19,88 24,9 32,42 41,34 50,94 | |||
|
Коэффициент полезного действия |
0,96 | |||
|
Масса, кг |
385 |
290
|
505
| |
|
Тип
|
Допускаемая радиальная консольная нагрузка на выходном валу, Н | ||||
|
при Л (ПВ-16%) |
при С (ПВ-25%) |
при Т (ПВ-40%) |
при ВТ (ПВ-60%) |
при ПВ=100% (непрерывная) | |
|
Ц2-400 |
32000 |
25000 |
20000 |
14000 |
10000 |
|
Ц2-500 |
50000 |
40000 |
25000 |
20000 |
14000 |
|
Тип |
Номин. пере
|
Крутящий момент на выходном валу, Нм | |||||||||||||||||
|
для Н (ПВ=100%) |
для ВТ (ПВ=60%) |
для Т (ПВ=40%) |
для С (ПВ=25%) |
для Л (ПВ=16%) | |||||||||||||||
|
При номинальной частоте вращения входного вала, об/мин | |||||||||||||||||||
|
600 |
750 |
1000 |
1500 |
600 |
750 |
1000 |
1500 |
600 |
1000 |
1500 |
600 |
1000 |
1500 |
600 |
750 |
1000 |
1500 | ||
|
Ц2-400 |
8 |
4330 |
4350 |
4320 |
4020 |
5250 |
5040 |
4750 |
4250 |
6160 |
5050 |
4280 |
8|5,, |
5650 |
5300 |
12700 |
10600 |
10700 |
9300 |
|
10 |
4320 |
4220 |
3980 |
5340 |
5220 |
4830 |
4170 |
6460 |
5250 |
8400 |
6280 |
5560 |
14800 |
12450 |
12550 |
10880 | |||
|
12,5 |
4350 |
4330 |
4350 |
5640 |
5300 |
4900 |
4050 |
5050 |
4730 |
9360 |
6320 |
6280 |
15500 |
14100 |
12900 |
12250 | |||
|
16 |
4230 |
3850 |
3830 |
3830 |
5400 |
5200 |
4600 |
4600 |
8530 |
6520 |
5800 |
12260 |
8280 |
8220 |
17750 |
17550 |
14000 |
14000 | |
|
20 |
4220 |
3820 |
6100 |
5610 |
8080 |
6230 |
13500 |
9150 |
7940 |
18600 |
17720 |
14300 |
14380 | ||||||
|
25 |
4220 |
6360 |
6000 |
5400 |
7290 |
5320 |
14200 |
10350 |
7660 |
19200 |
18650 |
16400 |
14900 | ||||||
|
31,5 |
4250 |
4140 |
3840 |
5530 |
5230 |
4550 |
4040 |
6070 |
5100 |
4400 |
12450 |
10420 |
7420 |
19700 |
19650 |
16420 |
16150 | ||
|
40 |
3680 |
3650 |
3670 |
3690 |
6250 |
5900 |
5340 |
4470 |
7740 |
6480 |
5600 |
12950 |
11600 |
9450 |
19000 |
18800 |
16800 |
15930 | |
|
50 |
3650 |
3690 |
6430 |
6110 |
4760 |
4780 |
7450 |
5670 |
5370 |
12900 |
11420 |
9850 |
19480 |
19400 |
18900 |
17300 | |||
|
Ц2-500 |
8 |
7500 |
7520 |
7150 |
5860 |
8300 |
9080 |
8920 |
8330 |
13200 |
11250 |
10100 |
17720 |
15300 |
12900 |
27200 |
25400 |
23350 |
21600 |
|
10 |
7480 |
7520 |
7500 |
8890 |
9070 |
13900 |
12100 |
10300 |
18300 |
16300 |
13250 |
28700 |
27900 |
23550 |
24200 | ||||
|
12,5 |
7510 |
7430 |
8700 |
9150 |
8940 |
14955 |
11950 |
11250 |
21900 |
16600 |
14650 |
29450 |
29000 |
25300 |
25190 | ||||
|
16 |
6680 |
6690 |
6700 |
6710 |
8250 |
8130 |
7990 |
8110 |
13450 |
11250 |
10000 |
21000 |
18550 |
17650 |
28200 |
27650 |
24200 |
24300 | |
|
20 |
7320 |
7350 |
6680 |
9600 |
9680 |
7870 |
15800 |
12100 |
10880 |
23300 |
19300 |
18250 |
32100 |
30500 |
24900 |
24900 | |||
|
25 |
7380 |
7290 |
6670 |
10300 |
10300 |
9300 |
17100 |
12200 |
11460 |
24500 |
21300 |
18000 |
33400 |
32000 |
28400 |
25800 | |||
|
31,5 |
7240 |
7300 |
7360 |
10900 |
11860 |
10600 |
8790 |
14500 |
10800 |
21600 |
20900 |
16750 |
36600 |
33600 |
30400 |
28100 | |||
|
40 |
6450 |
6370 |
6370 |
6430 |
8700 |
10370 |
9270 |
7510 |
15500 |
14250 |
11420 |
22200 |
22600 |
21100 |
32900 |
33000 |
29000 |
27500 | |
|
50 |
6350 |
6420 |
9530 |
10700 |
10500 |
8430 |
16200 |
13590 |
9200 |
25200 |
23300 |
21800 |
33350 |
33400 |
32200 |
29800 | |||

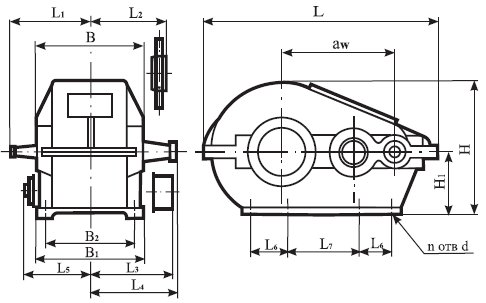

Габаритные и присоединительные размеры:
|
Тип |
aw |
B, Bl |
B2 |
L |
Ll |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
H |
Hl |
n |
d |
|
Ц2-400 |
400 |
380 |
320 |
805 |
325 |
280 |
350 |
375 |
205 |
250 |
0 |
505 |
265 |
6 |
33 |
|
Ц2-500 |
500 |
440 |
360 |
985 |
390 |
330 |
415 |
445 |
235 |
320 |
0 |
598 |
315 |
6 |
39 |
Размеры концов конических валов
|
Тип |
d |
dl |
d2 |
l
|
ll |
l2 |
b |
t |
|
входного | ||||||||
|
Ц2-400 |
50 |
45,9 |
70 |
110 |
82 |
41,0 |
12 |
48,9 |
|
Ц2-500 |
60 |
54,75 |
80 |
140 |
105 |
52,5 |
16 |
58,75 |
|
выходного | ||||||||
|
Ц2-400 |
95 |
88,5 |
115 |
65 |
130 |
170 |
22 |
93,5 |
|
Ц2-500 |
110 |
101,75 |
140 |
82,5 |
165 |
210 |
25 |
106,75 |
Размеры концов входного и выходного вала:
-с концом в виде зубчатой муфты
|
Тип |
m |
z |
D |
b |
dF8 |
dldll |
L |
B |
k |
|
Ц2-400 |
6 |
40 |
252 |
30 |
110 |
140 |
255 |
60 |
25 |
|
Ц2-500 |
8 |
40 |
336 |
40 |
150 |
215 |
295 |
65 |
35 |

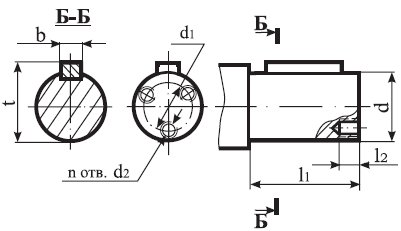

- с цилиндрическим концом
|
Тип |
d |
dl |
d2 |
ll |
l2 |
b |
t |
n |
|
Ц2-400 |
95 r6 |
50 |
М12 |
130 |
22 |
25 |
104 |
2 |
|
Ц2-500 |
110 s6 |
80 |
М12 |
165 |
22 |
28 |
120 |
3 |

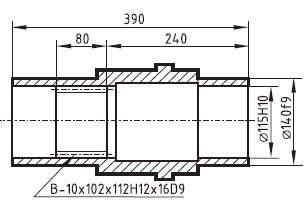

Выходной вал редуктора Ц2-400П
