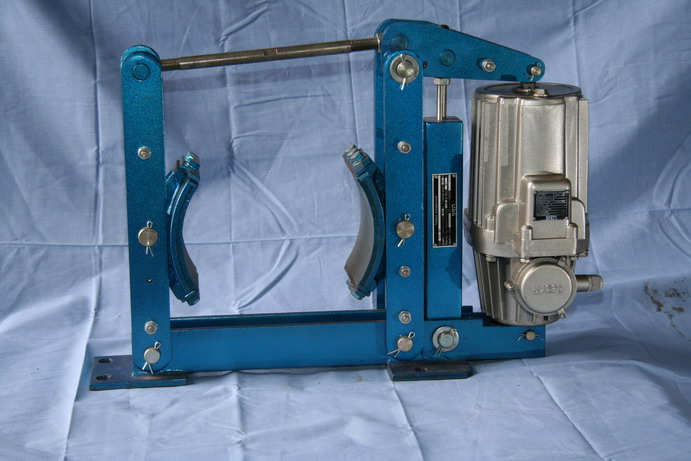

тормоза колодочные с электрогидравлическим толкателем типа ТГК-160, ТГК-200, ТГК-300, ТГК-400, ТГК-500

Тормоз колодочный предназначен для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.
Тормоза устанавливаются на механизмах в вертикальном положении (с горизонтальным расположением оси тормозного шкива и основания для крепления тормоза).
Климатическое исполнение "У", категория "2" по ГОСТ 15150-69.
Тормоз рассчитан для работы в следующих условиях:
1) окружающая среда невзрывоопасная;
2) температура окружающей среды от +40С до - 40С;
3) режим работы легкий;
4) рабочее напряжение 380В, частота тока 50 Гц.
При установке на механизмах, работающих на открытом воздухе, тормоза должны быть защищены кожухом от попадания атмосферных осадков и действия солнечной радиации.

Основные параметры тормозов
Наименование параметра	ТКГ-160	ТКГ-200	ТКГ-300	ТКГ-400	ТКГ-500
Тормозной момент расчетный, Н м, не менее	100	300	600	1200	2500
Диаметр тормозного шкива, мм	160	200	300	400	500
Потребляемая мощность, Вт	160	160	200	240	240
Тип толкателя	ТЭ-30	ТЭ-30	ТЭ-50	ТЭ-80	ТЭ-80
Номинальное усилие на штоке электрогидротолкателя, Н, не менее	300	300	500	800	800
Ход штока электрогидротолкателя, мм не менее	32(50)	32(50)	50	50(65)	80
Время наложения колодок,с, не более	0.2	0.2	0.35	0.4	0.4
Масса тормоза, кг, не более	21.5	30	55	95	150
