редукторы цилиндрические вертикальные трехступенчатые крановые типа 1Ц3Увкф-100, 1Ц3Увкф-125, 1Ц3Увкф-160, 1Ц3Увкф-200, 1Ц3Увкф-250



Трехступенчатые крановые типа 1Ц3Увкф

Назначение.
Редукторы цилиндрические трехступенчатые вертикальные типоразмеров 1Ц3Увкф предназначены для изменения крутящих моментов и частот вращения.

Условия применения редукторов.
  • нагрузка постоянная и переменная по значению, одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
Рис.1 Варианты сборки.
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150 — 69 при запыленности воздуха не более 10 мг /куб. м.;
  • климатические исполнения: У, Т для категорий размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.
Пример записи условного обозначения фланцевых редукторов типа 1Ц3Увкф-125, -160, -200, -250 с межосевым расстоянием 200 мм, передаточным числом 20, вариантом сборки 37, с посадочным диаметром для двигателя 230, климатического исполнения У, категории размещения 1: редуктор 1Ц3Увкф-200-20-37-230У1.

Таб.1 Технические характеристики.
Типоразмер редуктора Номинальный момент на тихоходном валу, Н*м
Передаточное отношение
10 12,5 16 20 25 31,5 40 50 63 80 100
1Ц3Увкф-100 250
1Ц3Увкф-125 500
1Ц3Увкф-160 1000
1Ц3Увкф-200 2000
1Ц3Увкф-250 4000

Примечание:

  • номинальный момент на выходном валу — постоянный, при действии которого редуктор отрабатывает заданный ресурс 25 000 ч при частоте вращения входного вала 1 000 об/мин и 15 000 ч при 1 500 об/мин;
  • редуктор допускает кратковременные перегрузки, возникающие при пусках и остановках, превышающие номинальные в 2,5 раза;
  • при работе в повторно-кратковременных режимах допускается увеличение крутящих моментов с коэффициентом К:
Режим работы
К
непрерывный (Н) ПВ=100%
1,0
тяжелый (Т) ПВ=40%
1,25
средний (С) ПВ=25%
1,6
легкий (Л) ПВ=15%
2,0
Таб.2 Габаритные и присоединительные размеры редукторов 1Ц3Увкф:

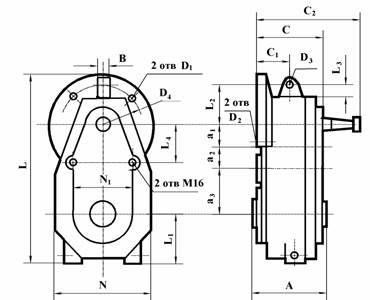

 — 1Ц3Увкф — 100, 125, 160

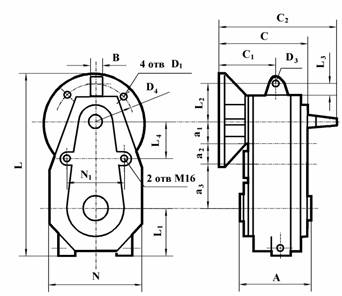

 — 1Ц3Увкф — 200, 250
Типоразмер 1Ц3Увкф
100
125
125-01
160
160-01
200
250
a1
80
80
100
125
160
a2
100
125
160
160
200
a3
100
125
160
200
250
A
174
204
236
240
286
B
40
40
50
60
80
C
260
290
345
271
278
C1
183
205
235
234
155
140
C2
326
305
335
408
361
372
D1
14
14
18
14
18
18
18
D2
-
-
-
М16
М16
D3
18
18
22
26
30
D4
265
265
300
265
300
300
300
L
548
620
756
860
1023
L1
118
140
171
210
248
L2
113
113
138
123
154
L3
23
23
28
32,5
38
L4
170
100
100
100
100
N
200
244
304
392
472
N1
135
200
200
200
200
Масса, кг
53
80
125
210
290

Таб.3 Размеры концов входных валов с зубчатой муфтой для 1Ц3Увкф
Тип
D
D1
l1
l2
l3
m
z
Del
B
R
dH7
d
l
b p9
h
1Ц3Увкф-100
230Н7
300
67
5
19
2,5
20
55
12
157
22
35
28
6
24,5
1Ц3Увкф-125
230Н7
300
82
1Ц3Увкф-125-01
235Н7
350
112
1Ц3Увкф-160
230Н7
300
82
6
11
30
80
185
28
45
47
8
30,9
1Ц3Увкф-160-01
235Н7
350
112
1Ц3Увкф-200
250Н8
6
35
55
35
10
38,3
1Ц3Увкф-250
250Н8
15
38
100
15
245
45
65
44
14
48,5

Таб.4 Размеры входного конического вала.
Типоразмер редуктора d1 d2 d3 l l1 b h t
1Ц3Увкф-100 25 22,9 36 60 42 5 5 3
1Ц3Увкф-125 25 22,9 36 60 42 5 5 3
1Ц3Увкф-160 28 25,9 36 60 42 5 5 3
1Ц3Увкф-200 35 32,1 42 80 58 6 6 3,5
1Ц3Увкф-250 38 35,1 50 80 58 6 6 3,5

Таб.5 Размеры выходного вала.
Типоразмер редуктора l l1 l2 l3 d D x m x 9H СТ СЭВ 250-76
1Ц3Увкф-100 174 25 35 54 50 45 x 2 x 9H
1Ц3Увкф-125 204 25 38 78 55 50 x 2 x 9H
1Ц3Увкф-160 236 37 42 78 70 65 x 2 x 9H
1Ц3Увкф-200 240 44 60 32 85 80 x 2,5 x 9H
1Ц3Увкф-250 286 43 70 60 105 100 x 2,5 x 9H
